martes, 10 de junio de 2025

Israel: El poderoso sistema aerotransportado de vigilancia por radar

Medios de vigilancia por radar aéreo israelí: aeronaves, globos cautivos y drones

Linnik Sergey || Revista Militar



Gracias a su poderosa industria electrónica y aeronáutica, Israel se ha ganado un lugar en el exclusivo club de países capaces de desarrollar y producir en serie sus propios sistemas de vigilancia aérea por radar de largo alcance. Ya no depende de terceros: ahora diseña, fabrica y hasta exporta aeronaves capaces de vigilar el espacio aéreo y terrestre, incluso a miembros de la OTAN.

Durante años, la Fuerza Aérea Israelí operó sistemas de origen estadounidense, como el E-2C Hawkeye, y versiones modificadas del IAI Phalcon montado sobre plataformas Boeing 707. Esa experiencia, sumada al conocimiento local sobre las necesidades específicas del país, sirvió como base para una nueva generación de aviones de alerta temprana.

A pesar de su estrecha relación con Estados Unidos, Israel decidió no adquirir plataformas pesadas como el Boeing E-3 Sentry, el E-767 o el Boeing 737 AEW&C. ¿La razón? Sencilla: demasiado grandes, demasiado costosos y poco adaptables al tamaño del país y a sus necesidades operativas. También se consideraron opciones intermedias, como los E-2C Hawkeye modernizados, pero al final, la decisión fue audaz: desarrollar su propio sistema AWACS desde cero.

No fue solo una decisión técnica, sino también estratégica: invertir en la industria local, generar empleo, desarrollar capacidades y mantener independencia tecnológica. Con recursos limitados y un territorio de apenas 22.000 km², Israel necesitaba una solución compacta, eficiente, pero igual de poderosa. El nuevo avión debía ser capaz de patrullar durante horas, mantener vigilancia activa y actuar como centro de mando aéreo.

Así nació una colaboración sin precedentes. A principios de los años 2000, IAI Elta Systems, Gulfstream Aerospace y Lockheed Martin formaron un consorcio para desarrollar un sistema avanzado de vigilancia aérea. La base elegida fue el Gulfstream G550, un jet ejecutivo bimotor compacto, moderno y con un historial impresionante. Este avión, considerado en su momento uno de los más avanzados del mercado civil, fue capaz de realizar vuelos sin escalas de más de 13.000 kilómetros, como lo demostró en su vuelo de Seúl a Orlando.

¿Por qué el G550? Por su aerodinámica excepcional, su eficiencia energética y la fiabilidad de sus motores Rolls-Royce BR710, capaces de mantener una velocidad de crucero de 850 km/h con una autonomía sobresaliente. Todo eso lo convertía en una plataforma ideal para montar un complejo sistema de radares, sensores y comunicaciones sin sacrificar alcance ni versatilidad.

Israel no fue el primero en adaptar un avión comercial para vigilancia aérea. El Reino Unido ya había puesto en servicio el Sentinel R1, basado en el Bombardier Global Express. Pero la diferencia es que Israel convirtió su G550 en un sistema nacional, modular y exportable, capaz de adaptarse a distintos teatros operativos.

Hoy, el G550 en su versión israelí AWACS representa una mezcla perfecta de tecnología civil de élite y capacidades militares de alta gama. Una respuesta elegante, eficiente y estratégica a las complejas amenazas del entorno regional.



Avión israelí G550 CAEW AWACS

En el corazón del G550 CAEW (Conformal Airborne Early Warning & Control) late una joya de la tecnología israelí: el radar activo de matriz en fase EL/W-2085, una versión mejorada, compacta y más ligera del célebre EL/M-2075. Este sistema, desarrollado por Elta Systems, marca un salto cualitativo en la forma de hacer vigilancia aérea.

Al igual que en el veterano IAI Phalcon montado sobre el Boeing 707, el radar del G550 utiliza antenas planas montadas a los costados del fuselaje, justo en su sección central. Pero aquí no hay domos ni platos giratorios: la clave está en su diseño conformal, que le permite integrarse al fuselaje de forma aerodinámica, reduciendo la resistencia al avance y aumentando la discreción electromagnética.

El sistema se completa con antenas auxiliares en la nariz y la cola, lo que permite al radar mantener una cobertura de 360 grados en todo momento. Mientras las antenas laterales —las más grandes— operan en la banda L (1 a 2 GHz), ideales para el rastreo de aeronaves a gran distancia, las de proa y popa trabajan en la banda S (2 a 4 GHz), más apropiadas para objetivos de menor tamaño y precisión táctica.

Pero eso no es todo. En el hemisferio frontal del avión también se encuentra instalado un radar meteorológico que permite planificar vuelos en condiciones climáticas adversas, así como una antena dedicada a sistemas de guerra electrónica, capaz de interferir, bloquear o detectar emisiones hostiles.

Finalmente, bajo las puntas de las alas, se alojan las antenas del sistema pasivo de inteligencia electrónica (ELINT), que permiten detectar, clasificar y rastrear señales emitidas por radares enemigos sin necesidad de emitir una sola onda propia. Esta combinación de sensores activos y pasivos convierte al G550 CAEW en un auténtico centro de mando aéreo, capaz de operar como sensor, cerebro y escudo electrónico en un solo paquete compacto y ágil.

Israel no solo diseñó un avión con radar: diseñó un sistema capaz de ver sin ser visto, actuar sin exponerse y coordinar una batalla aérea desde el cielo, en tiempo real.



Durante presentaciones en ferias aeroespaciales internacionales, se revelaron detalles clave del sistema de radar del G550 CAEW, consolidando su reputación como una de las plataformas de alerta temprana más avanzadas del mundo. El EL/W-2085, su radar activo de matriz en fase, tiene un alcance máximo de detección de hasta 370 kilómetros y puede rastrear simultáneamente hasta 100 objetivos en múltiples niveles de altitud.

Una de sus principales ventajas reside en su frecuencia de actualización de datos: el sistema renueva la información cada 2 a 4 segundos, una tasa excepcionalmente alta que permite seguir con precisión incluso a objetivos que maniobran a alta velocidad. Para comparación, los sistemas de radar con antenas giratorias tradicionales tienen frecuencias de actualización de entre 10 y 12 segundos, lo que genera una desventaja en escenarios dinámicos.

El radar trabaja en varios modos operativos: detección inicial, seguimiento continuo e identificación, con pulsos prolongados cuando se requiere mayor resolución. Una vez que un objetivo es clasificado como prioritario, el sistema activa un modo de escaneo rápido optimizado, afinando al máximo la recolección de datos tácticos sobre la amenaza.

A nivel táctico, el radar está completamente integrado con un sistema de comunicaciones que permite la designación automática de blancos a más de una docena de interceptores o sistemas de defensa aérea al mismo tiempo. Esto convierte al G550 CAEW no solo en un sensor avanzado, sino en un centro de coordinación de combate aéreo en tiempo real.

Si bien las capacidades del sistema de reconocimiento electrónico (ELINT) a bordo no han sido reveladas en detalle, se sabe que forma parte integral del conjunto de autodefensa del avión. Este conjunto incluye un sistema RTR (detección de emisiones), contramedidas electrónicas activas, y un contenedor de señuelos chaff e infrarrojos. También se habría incorporado un sistema de alerta de misiles entrantes combinado con una unidad láser cegadora, diseñado para neutralizar amenazas con guía térmica antes de que alcancen la aeronave.

Para transmitir toda esta información en tiempo real, el avión cuenta con un equipo de comunicaciones multifrecuencia y multifunción, capaz de operar tanto en modo analógico como digital. Esto le permite interactuar sincrónicamente con cuarteles generales, aeronaves, buques, y unidades terrestres, a través de canales protegidos en HF, VHF y satélite. La antena de comunicaciones satelitales, que trabaja en la banda de 12,5 a 18 GHz, está instalada discretamente dentro del carenado ubicado sobre la deriva vertical.

Integrar todos estos sistemas en la plataforma base del Gulfstream G550 implicó una reconfiguración completa del interior del avión. Se instalaron dos generadores de energía adicionales, se tendieron cientos de kilómetros de cableado, y se implementó un sistema de refrigeración líquida forzada para garantizar la estabilidad térmica de los equipos electrónicos.

Y como en todo sistema de vigilancia moderna, el rendimiento humano es tan importante como el electrónico. Por eso, el G550 CAEW fue diseñado pensando también en su tripulación operativa. La cabina alberga seis estaciones de trabajo automatizadas, así como áreas de descanso, un bufé y un baño, asegurando que los operadores puedan cumplir largas misiones en condiciones óptimas.

En su conjunto, el G550 CAEW representa una fusión sofisticada de tecnología de punta, eficiencia táctica y autonomía operativa. Es un sistema compacto, robusto y estratégicamente diseñado para dar a Israel —y a sus clientes— una ventaja decisiva en el dominio del espacio aéreo moderno.



Operador de puesto de trabajo G550 CAEW

Se utilizan modernos paneles de cristal líquido a color para mostrar la información recibida de las estaciones de radar y reconocimiento electrónico.

La plataforma G550 CAEW, ensamblada en las instalaciones estadounidenses de Gulfstream en Savannah, Georgia, despegó por primera vez en mayo de 2006. Tras el vuelo de prueba, la aeronave fue entregada a la empresa israelí IAI Elta Systems, y pronto se inició la instalación de equipos especiales. En comparación con el jet ejecutivo, el G550 CAEW es ligeramente más pesado: su peso máximo al despegue alcanza los 42 kg, mientras que la reserva de combustible es de 000 litros, lo que proporciona una autonomía de vuelo de más de 23 km y permite realizar patrullas continuas durante 000 horas, a una distancia de 12 km de su aeródromo.


Actualmente, la Fuerza Aérea Israelí opera cinco unidades del G550 CAEW, todas desplegadas en la Base Aérea de Nevatim, cerca de Beer Sheva, bajo el mando del 122.º Escuadrón “Nachshon”. Esta escuadrilla se ha convertido en el núcleo de la vigilancia aérea estratégica israelí, combinando sensores de última generación con una plataforma moderna y versátil.

Si bien el radar del G550 CAEW no alcanza los rangos máximos de detección de plataformas más grandes como el E-3 Sentry, el E-767 estadounidense o el A-50 ruso, su valor reside en otro tipo de superioridad: eficiencia operativa, discreción y economía de recursos. Basado en un jet ejecutivo civil, el G550 ofrece costes de adquisición y operación considerablemente menores, sin sacrificar capacidades clave.

Una muestra de su desempeño se vio durante su participación en los ejercicios Red Flag organizados por la Fuerza Aérea de Estados Unidos en la Base Aérea Nellis (Nevada). Allí, las aeronaves israelíes impresionaron a los observadores estadounidenses por la eficacia de su estación de interferencia, capaz de suprimir con éxito radares y canales de comunicación de aviones como el F-15 y el F-16. También llamó la atención el nivel de confort y ergonomía de las estaciones de trabajo para operadores, que fue calificado como muy superior al de plataformas como el E-2C Hawkeye.

Esa combinación de rendimiento técnico, sofisticación electrónica y coste razonable convirtió al G550 CAEW en una propuesta atractiva en el mercado de defensa internacional.

El primer cliente extranjero fue Singapur, que en 2008 adquirió cuatro aeronaves por 1.100 millones de dólares, una cifra competitiva para una flota de alerta temprana con capacidades avanzadas. La elección reafirmó la confianza en la ingeniería israelí y en el concepto de usar plataformas ligeras y eficientes para funciones estratégicas.

Más adelante, como parte de una relación industrial bilateral fortalecida tras la selección del entrenador avanzado M-346 Master por parte de Israel, Italia anunció su intención de adquirir el G550 CAEW. El contrato inicial para los dos primeros aviones destinados a la Fuerza Aérea Italiana ascendió a 758 millones de dólares, incluyendo sistemas radar y equipos de misión. La primera unidad fue entregada en diciembre de 2016, consolidando al G550 CAEW como una de las soluciones AEW&C más exportadas y respetadas de su categoría.




Avión AWACS italiano G550 CAEW

Según el informe más reciente de Military Balance 2024, Italia opera actualmente tres aviones G550 CAEW equipados con sistemas radiotécnicos desarrollados por la industria israelí, y se espera la entrega de una cuarta unidad en el corto plazo. Esta adquisición refuerza la capacidad de vigilancia y mando aéreo del país, integrando tecnología de vanguardia en una plataforma ágil y eficiente.

El impacto del G550 CAEW no se limita a sus usuarios directos. Los avances tecnológicos alcanzados durante su desarrollo sirvieron como base para otros sistemas de guerra electrónica de última generación, entre ellos el EA-37B Compass Call, un nuevo inhibidor aerotransportado que entró oficialmente en servicio con la Fuerza Aérea de Estados Unidos en 2024. Esta aeronave, centrada en misiones de supresión electrónica y operaciones de guerra en el espectro electromagnético, representa una evolución del concepto iniciado por el G550 CAEW, aplicando su arquitectura modular, eficiencia energética y enfoque en misiones multientorno.

De este modo, el programa G550 no solo consolidó a Israel como proveedor global de sistemas AEW&C, sino que también influenció directamente desarrollos clave en doctrinas de guerra electrónica del siglo XXI.



Avión de guerra electrónica con llamada de brújula EA-37B

El EA-37B también se basa en el Gulfstream G550 y cuenta con paneles de antena conformados planos a ambos lados del fuselaje, basados ​​en el radar EL/W-2085 AESA. Sin embargo, su propósito principal no es detectar objetivos aéreos, sino interferir radares ubicados en aeronaves, tierra y barcos, así como suprimir diversos equipos de comunicaciones y realizar reconocimiento electrónico.


El ejército estadounidense planea adquirir 10 aviones EA-37B, que formarán parte del 55.º Grupo de Guerra Electrónica y reemplazarán al obsoleto EC-130H Compass Call.

Para el reconocimiento radar de objetivos terrestres y de superficie, la Fuerza Aérea Israelí utiliza aviones G550 SEMA (Aviones de Misiones Electrónicas Especiales).


Avión de reconocimiento por radar SEMA G550

El desarrollo del G550 SEMA (Special Electronic Missions Aircraft) avanzó en paralelo al diseño del G550 CAEW AEW, compartiendo no solo la plataforma aérea sino también la visión de una aeronave compacta, avanzada y multifuncional. Al igual que en el CAEW, el desarrollo del complejo radiotécnico fue liderado por IAI Elta Systems, uno de los pilares de la industria de defensa israelí.

En el caso del G550 SEMA, el sistema central es el EL/I-3001 AISIS (Airborne Integrated Signals Intelligence System), un complejo especializado en recolección de inteligencia electrónica (ELINT). Su antena principal está montada en un carenado tipo “canoa” ubicado en la parte inferior delantera del fuselaje, una configuración típica en aeronaves dedicadas a la detección de emisores terrestres y objetivos estratégicos en superficie.

El SEMA no solo detecta. También intercepta comunicaciones y localiza radares enemigos, identificando sus coordenadas a gran distancia mediante un sofisticado sistema de reconocimiento radiotécnico. Este conjunto incluye procesadores de inteligencia embarcados, enlaces de transmisión de datos, comunicaciones satelitales, y un completo sistema de contramedidas, con dispensadores de señuelos infrarrojos y de radar para su autoprotección.

En cuanto a sus capacidades de vuelo, el G550 SEMA mantiene prácticamente las mismas prestaciones que su versión AEW. Alcanza una velocidad máxima de 960 km/h a 10.000 metros de altitud, y su velocidad de patrullaje ronda los 850 km/h, con un alcance práctico de 11.800 km, lo que lo convierte en una plataforma de gran autonomía, ideal para misiones de vigilancia prolongada y penetración electrónica profunda.

La tripulación típica es de 11 personas, incluyendo un equipo completo de operadores de sistemas electrónicos (RTK), responsables de gestionar los flujos de datos, la geolocalización de amenazas y la evaluación táctica de las señales captadas.

Con el G550 SEMA, Israel ha creado una aeronave de inteligencia electrónica de altísimo rendimiento, ideal para operar en entornos de guerra electrónica modernos, donde la superioridad en el espectro electromagnético es tan decisiva como el control del aire o el dominio del terreno.




El primer G550 SEMA se entregó al cliente en 2005. Un año después, la aeronave alcanzó su capacidad operativa y participó en la Operación Plomo Fundido. La Fuerza Aérea Israelí opera actualmente tres aviones de reconocimiento electrónico G550 SEMA.

Un sistema de guerra electrónica de fabricación israelí, similar al utilizado en el G550 SEMA, se ha instalado en dos aviones de reconocimiento SIGINT Global 5000 de la Fuerza Aérea India.


Avión SIGINT Global 5000 de la Fuerza Aérea India

El Bombardier Global 5000, considerado el competidor más directo del Gulfstream G550, ofrece un rendimiento notable en muchos aspectos, aunque presenta una autonomía de vuelo ligeramente inferior. Sin embargo, su coste operativo y de adquisición más bajo parece haber sido un factor decisivo para países como India, que han optado por esta plataforma en función de criterios presupuestarios.

Por su parte, las plataformas israelíes AWACS y de reconocimiento electrónico construidas sobre el G550 han demostrado una eficacia operativa indiscutible en numerosas misiones de la Fuerza Aérea Israelí. Su larga autonomía sin necesidad de reabastecimiento en vuelo las convierte en herramientas ideales para misiones de largo alcance con mínima exposición logística.

Un ejemplo contundente se dio el 6 de septiembre de 2007, durante la operación que condujo al bombardeo de la instalación nuclear siria en Deir ez-Zor. En aquella misión, los G550 CAEW y G550 SEMA acompañaron a un grupo de F-15I, proporcionando cobertura aérea, reconocimiento terrestre en profundidad y potente supresión electrónica, que interrumpió los sistemas de defensa aérea y neutralizó las comunicaciones en la zona del objetivo. Fue una operación quirúrgica, coordinada y limpia, que demostró la sinergia entre sensores, plataformas de inteligencia y capacidades ofensivas.

Vehículos aéreos no tripulados de reconocimiento por radar

El éxito israelí en vigilancia y guerra electrónica no se limita a plataformas tripuladas. Desde la década de 1990, Israel Aerospace Industries (IAI) ha liderado el desarrollo de vehículos aéreos no tripulados (UAV) de reconocimiento, siendo el Heron uno de sus productos más emblemáticos.

El primer vuelo del Heron se realizó en 1994, marcando el inicio de una familia de UAV medianos que pronto se convertirían en los más exportados por Israel. Conocido localmente como Machatz-1, el Heron ha sido adquirido por numerosos países, destacando por su fiabilidad, versatilidad y carga útil modular. Su precio de exportación, junto con una estación de control terrestre completa, ronda los 10 millones de dólares, una inversión equilibrada para una plataforma ISR con capacidades estratégicas.

A lo largo de los años, las Fuerzas de Defensa de Israel (FDI) adquirieron alrededor de 20 unidades, mientras que otras naciones también apostaron por esta plataforma, incluyendo Azerbaiyán, Australia, Brasil, India, Canadá, Marruecos, Singapur, Estados Unidos, Turquía, Alemania y Ecuador. En Francia, el Heron fue adaptado y fabricado localmente bajo los nombres Eagle y Harfang.

El sistema de sensores del Heron es altamente configurable. Incluye sensores electroópticos multiespectrales, y lo más destacado: un radar EL/M-2022U, especializado en vigilancia aérea y marítima, con un alcance de detección de hasta 200 kilómetros. Esta capacidad permite al Heron realizar misiones de reconocimiento de largo alcance en cualquier condición meteorológica, convirtiéndolo en una extensión táctica invaluable para las operaciones terrestres, navales y aéreas.




El radar ELTA integrado en los UAV israelíes de la familia Heron ha sido diseñado para detectar objetivos terrestres, marítimos y aéreos, ampliando el espectro operativo de estas plataformas no tripuladas. Con un peso de poco más de 100 kilogramos, el sistema se mantiene ligero pero funcional, permitiendo transmisión de datos en tiempo real hacia estaciones de procesamiento en tierra.

Sin embargo, el Heron no está exento de limitaciones. Debido a la falta de capacidad de procesamiento digital a bordo y a la limitada tasa de transmisión de datos, el número de objetivos que puede rastrear simultáneamente es relativamente reducido. En términos operativos, un solo dron no puede seguir más de seis blancos al mismo tiempo. Además, en comparación con los radares de aeronaves AEW&C, como los de los G550 CAEW, el radar de los UAV trabaja con un número significativamente menor de frecuencias, lo que reduce su resistencia a interferencias electrónicas.

Las pruebas de campo han demostrado que, aunque útiles en múltiples entornos, estos drones aún no pueden cumplir con los requisitos de una plataforma de control aéreo avanzado. Su rol no está en la gestión del espacio aéreo, sino en el reconocimiento táctico, la vigilancia terrestre y marítima, donde se han destacado.

En ese ámbito, los radares a bordo de UAV israelíes han mostrado excelentes resultados en la detección de objetivos camuflados en tierra y en la vigilancia marítima de largo alcance. Su capacidad para monitorear el movimiento de vehículos incluso durante la noche o con mal tiempo, cuando los sistemas ópticos fallan, los convierte en herramientas valiosas para operaciones persistentes en entornos hostiles o de baja visibilidad.

Estas capacidades no son solo teóricas: los drones con radar israelí han sido utilizados activamente en combate. Entre 2008 y 2009, participaron en operaciones de las Fuerzas de Defensa de Israel (FDI) en la Franja de Gaza, proporcionando información táctica crítica. También fueron desplegados por Australia en Afganistán, donde los UAV Heron monitorizaban los movimientos nocturnos de convoyes talibanes, y por Francia en misiones de reconocimiento previas a las campañas aéreas en Libia y Mali.

A lo largo del tiempo, el sistema Heron ha evolucionado de manera significativa. Durante su producción en serie, el equipamiento fue modernizado en varias ocasiones, y las últimas versiones presentan diferencias notables respecto al modelo original, tanto en diseño exterior como en capacidades electrónicas. Esta evolución constante refleja la prioridad de Israel en mantener su ventaja tecnológica en ISR (Intelligence, Surveillance and Reconnaissance) dentro del espectro no tripulado.




El UAV Super Heron se presentó en el Salón Aeronáutico Internacional de Singapur

En febrero de 2014, se presentó el UAV Super Heron en el Salón Aeronáutico Internacional de Singapur. Este vehículo contaba con un motor diésel

de 200 hp y un radar capaz de obtener imágenes de alta resolución desde grandes altitudes y en condiciones meteorológicas adversas. La familia Heron evolucionó hasta convertirse en el UAV Eitan de alto rendimiento, propulsado por un motor turbohélice Pratt & Whitney PT6A-67A de 1200 hp.


UAV Eitan

Este dron tiene un peso de despegue de 5400 kg, una envergadura de 26 m y una capacidad de carga útil de hasta 1000 kg. Además de sistemas de vigilancia optoelectrónicos y un telémetro láser-designador de blancos, se puede instalar una antena de radar de apertura sintética en la parte inferior del fuselaje. El dispositivo puede permanecer en el aire durante 36 horas y cubrir una distancia de más de 7400 km. La velocidad máxima es de 407 km/h y el techo de vuelo es de más de 14 metros. El costo de cada dispositivo es de 000 millones de dólares. Además de la Fuerza Aérea de Israel, se suministraron a Azerbaiyán, Grecia, India y Alemania.

Globos de patrullaje con radar cautivo


Basándose en la exitosa experiencia de operación de puestos de radar de aerostatos estadounidenses, Israel Aircraft Industries creó el sistema de reconocimiento y patrullaje de aerostatos EL/I-330 MPAS (Multi-Payload Aerostat System).


El radar de matriz en fase se eleva mediante el aerostato TCOM 32M, de fabricación estadounidense. Este aerostato, de 32 m de longitud, tiene una carga útil de hasta 225 kg y puede operar a una altitud de 900 metros durante 15 días. Una plataforma móvil transporta y eleva el aparato. Los datos recibidos se transmiten al punto de control terrestre mediante un cable de fibra óptica. La reserva del cable es de 2700 metros.


Imagen satelital de Google Earth: un puesto de radar de globo cerca de la ciudad de Dimona

En el sur de Israel, a unos 10 kilómetros al sur de la ciudad de Dimona, opera de forma continua una estación de radar aerotransportada montada en un globo cautivo, cuya misión principal es vigilar el espacio aéreo alrededor del centro nuclear israelí. Esta solución, discreta pero altamente eficaz, forma parte de la red de vigilancia estratégica que protege una de las instalaciones más sensibles del país.

Según información oficial publicada por Israel Aerospace Industries (IAI), el radar instalado en este globo ofrece una ventaja clave frente a sus equivalentes terrestres: su capacidad para detectar objetivos aéreos que vuelan a baja altitud a distancias considerablemente mayores. Esta mejora se debe a la altura operativa del globo, que le permite superar obstáculos topográficos y ampliar significativamente el horizonte radar, una ventaja crítica frente a amenazas que intentan evadir la detección volando a ras del terreno.

Los globos de vigilancia como este suelen estar equipados con radares aerotransportados de alta resolución, sistemas ópticos estabilizados y enlaces de datos en tiempo real, lo que los convierte en centros de alerta temprana ideales para vigilancia persistente, con bajo coste operativo y alta disponibilidad.

En conjunto, este sistema refuerza el blindaje aéreo de Dimona, asegurando que incluso las amenazas más sigilosas o de baja cota sean detectadas con suficiente antelación para activar las defensas.



martes, 15 de noviembre de 2022

AEW: El primigenio proyecto Cadillac

Proyecto Cadillac

Weapons and Warfare





La respuesta tecnológicamente más avanzada a la creciente amenaza kamikaze fue el Proyecto Cadillac de la Marina de los EE. UU., que incluyó el desarrollo del primer sistema AEW (Advertencia temprana aerotransportada) del mundo. El elemento aerotransportado de este sistema era un TBM Avenger modificado, que montaba una antena de radar giratoria de 2,4 m de diámetro entre el tren de aterrizaje de la aeronave de transporte, así como la electrónica necesaria para transmitir la imagen del radar al CIC de un barco y a dos aviones. hombre de la tripulación para operar el equipo. El dibujo en corte muestra cómo se empaquetaron todos los componentes electrónicos pesados y voluminosos en el TBM-3W. Además del voluminoso radomo para el APS-20, este Avenger se distinguía por la cabina de popa carenada y las aletas verticales adicionales añadidas al estabilizador horizontal.

No hay duda de que los hallazgos del informe SpecORG habrían sido promulgados a la flota si la invasión de Japón hubiera seguido adelante. Pero aparte de las sugerencias tácticas en ese informe, había pocas tecnologías o tácticas nuevas que pudieran proteger a los barcos de las flotas del ataque esperado. Se habló de ampliar aún más la idea de la 'Gran Manta Azul' que se suponía que debía proteger los barcos de las flotas. La idea se originó con el entonces comandante John 'Jimmie' Thach, que se desempeñaba como oficial de operaciones aéreas de McCains. Conocido por inventar el 'Thach Weave' al principio de la guerra, una táctica que permitió a los Wildcats relativamente inmanejables enfrentarse al mucho más ágil 'Zeke' en algo parecido a una pelea justa. Thach propuso que los portaaviones estadounidenses duplicaran su dotación de cazas a expensas de los bombarderos en picado y pusieran un CAP de 24 horas sobre los aeródromos japoneses. Probado en Mindoro con resultados mixtos, la idea se intentó nuevamente en Okinawa, agregando destructores de piquetes de radar para advertir de los ataques japoneses. La idea fue revisada y ampliada nuevamente para la invasión planificada de Japón. Además de más aviones de combate volando desde más portaaviones, el plan ahora incluía menos dependencia de los destructores de piquetes y más de los radares terrestres y aéreos. Para lograr esto, se estaban formando unidades de infantería de marina con radar montado en lanchas de desembarco especialmente modificadas que podían vararse en islas cercanas a la costa enemiga y ponerse en uso de inmediato. Aún más innovadora fue la idea de las plataformas aerotransportadas de radar, una encarnación temprana de los aviones AEW (Advertencia temprana aerotransportada) actuales. Probado en Mindoro con resultados mixtos, la idea se intentó nuevamente en Okinawa, agregando destructores de piquetes de radar para advertir de los ataques japoneses. La idea fue revisada y ampliada nuevamente para la invasión planificada de Japón. Además de más aviones de combate volando desde más portaaviones, el plan ahora incluía menos dependencia de los destructores de piquetes y más de los radares terrestres y aéreos. Para lograr esto, se estaban formando unidades de infantería de marina con radar montado en lanchas de desembarco especialmente modificadas que podían vararse en islas cercanas a la costa enemiga y ponerse en uso de inmediato. Aún más innovadora fue la idea de las plataformas aerotransportadas de radar, una encarnación temprana de los aviones AEW (Advertencia temprana aerotransportada) actuales. Probado en Mindoro con resultados mixtos, la idea se intentó nuevamente en Okinawa, agregando destructores de piquetes de radar para advertir de los ataques japoneses. La idea fue revisada y ampliada nuevamente para la invasión planificada de Japón. Además de más aviones de combate volando desde más portaaviones, el plan ahora incluía menos dependencia de los destructores de piquetes y más de los radares terrestres y aéreos. Para lograr esto, se estaban formando unidades de infantería de marina con radar montado en lanchas de desembarco especialmente modificadas que podían vararse en islas cercanas a la costa enemiga y ponerse en uso de inmediato. Aún más innovadora fue la idea de las plataformas aerotransportadas de radar, una encarnación temprana de los aviones AEW (Advertencia temprana aerotransportada) actuales. La idea fue revisada y ampliada nuevamente para la invasión planificada de Japón. Además de más aviones de combate volando desde más portaaviones, el plan ahora incluía menos dependencia de los destructores de piquetes y más de los radares terrestres y aéreos. Para lograr esto, se estaban formando unidades de infantería de marina con radar montado en lanchas de desembarco especialmente modificadas que podían vararse en islas cercanas a la costa enemiga y ponerse en uso de inmediato.

Este fue el Proyecto Cadillac. Sobre la base de los experimentos realizados por el MIT-RL (Instituto de Tecnología de Massachusetts - Laboratorio de Radiación) en 1942–3, la Marina de los EE. UU. lanzó un proyecto para montar un radar de búsqueda de alta potencia en un avión de transporte. Ya en agosto de 1942, MIT-RL había demostrado la capacidad de transmitir la imagen en un radarscopio a una ubicación remota. Para mayo de 1943, se había logrado un rango de 50 nm entre un avión que llevaba el equipo de radar y la estación base remota. El progreso fue notablemente rápido considerando la larga lista de nuevas tecnologías involucradas.



Se desarrolló un nuevo radar, designado AN/APS-20. Operó en la banda S (longitud de onda de 10 cm) con un rango teórico de 130 nm para detectar un solo avión a baja altitud. (El rango de detección práctico para un solo objetivo sobre el agua, teniendo en cuenta la retrodispersión de la superficie del mar, era de 45 nm. Las formaciones más grandes podían detectarse de manera confiable a 100 nm). El radar incluía IFF integral y orientación automática de la imagen PPI hacia el norte verdadero, de modo que la imagen de radar retransmitida no se vería afectada por el rumbo de la aeronave. La estación base podría ser cualquier instalación, como el CIC de un barco, equipada con el equipo de recepción necesario y pantallas PPI dentro de un rango de 100 nm del radar aerotransportado.

Para implementar este sistema en un portaaviones, se requería un avión capaz de transportar una antena de radar giratoria de 2,4 m de diámetro y 1040 kg de equipo, capaz de lanzar y atrapar portaaviones de clase Essex existentes. El único avión que podía cumplir con estos requisitos era el TBM Avenger. Se sacó un TBM-3 de la línea de ensamblaje de Eastern Aircraft y se entregó al Centro de Desarrollo Aéreo de Johnsville (PA) de la Marina para su modificación. Emergió con la cabina de popa del asiento del piloto cubierta para hacer espacio para la electrónica de los radares, estaciones para dos operadores en el fuselaje de popa, todo el armamento y blindaje eliminados, pequeñas aletas verticales añadidas a la cola horizontal para ayudar a la estabilidad direccional y, más notablemente, un gran radomo carenado que cuelga debajo del fuselaje. El XTBM-3W, como se denominó este avión de aspecto extraño, voló por primera vez el 5 de agosto de 1944. Tal era la urgencia de este proyecto que las pruebas de vuelo se completaron rápidamente y siguió inmediatamente un pedido de 27 conversiones adicionales. El primero de ellos se entregó en marzo de 1945 y se llevaron a cabo exitosas pruebas de calificación de portaaviones en el Ranger (CV 4) frente a San Diego entre abril y junio. El plan era desplegar destacamentos de cuatro aviones en Enterprise, Hornet (CV 12) y Bunker Hill a tiempo para apoyar la invasión proyectada de Kyushu, Operación Olympic, programada para el 1 de noviembre. Al ampliar el rango en el que se pueden detectar las incursiones kamikazes y la fiabilidad con la que se pueden rastrear, en particular las formaciones de baja altitud que a menudo pueden eludir los radares a nivel del mar hasta que están demasiado cerca para interceptarlas. estos primeros aviones AEW ofrecieron la mejor esperanza de mitigar el ataque kamikaze anticipado. Un beneficio secundario adicional, sin duda apreciado por todos los destructores de la Marina de los EE. UU., fue el reemplazo de los piquetes de radar de superficie con aviones.

En última instancia, la defensa de un barco se reducía a los disparos, como dijo con bastante esperanza el CO de Bache.

El único método seguro para destruir aviones suicidas es mediante disparos... Incluso un gran volumen de fuego, ya sea que golpee el avión o no, a veces puede distraer al piloto y provocar que salpique sin causar daño. Se cree que algunos de los pilotos suicidas se congelan o se estremecen en el último segundo provocando fallos. Después de todo, un KAMIKAZE no tiene práctica en su profesión elegida y debe ser perfecto en su primer y último intento.

Esto ciertamente aborda un elemento muy básico en esta 'danza de la muerte'. Los pilotos que buceaban con sus aviones en los buques de guerra aliados eran, en su mayoría, jóvenes e inexpertos. La tarea que se les pedía era, al mismo tiempo, muy sencilla y muy difícil. Los japoneses eran conscientes de que entre estos jóvenes había una tendencia a cerrar los ojos justo antes del accidente, una reacción muy humana ante la situación. Se les exhortó en repetidas ocasiones a mantener los ojos abiertos y continuar apuntando sus aeronaves hasta el último momento. Es imposible olvidar que estos eran hombres muy jóvenes en ambos lados de esta historia.

sábado, 14 de mayo de 2022

AWACS: Características del Tu-126

Características técnicas del avión Tu-126 AWACS

Autor: Riabov Kirill
Revista Militar




Tu-126 en el aeropuerto


En 1965, el primer avión nacional de alerta temprana aerotransportado, el Tu-126, entró en servicio con las Fuerzas de Defensa Aérea de la URSS. Se suponía que las máquinas de este tipo realizaban patrullas en áreas remotas y complementaban los numerosos radares terrestres. Las tareas especiales y los altos requisitos llevaron al hecho de que en el proyecto se utilizaron soluciones muy interesantes y progresivas para su época.

Una nueva clase de tecnología


El desarrollo del futuro Tu-126 comenzó en 1958 como parte de un extenso plan para un mayor desarrollo de la defensa aérea. No todas las áreas críticas podían desplegar un número suficiente de radares con las características deseadas, por lo que se propuso colocar el localizador en una plataforma aérea. OKB-156 A.N. fue designado contratista principal para el trabajo. Tupolev. El desarrollo del complejo de ingeniería de radio se confió a varias empresas del Ministerio de Industria de Radio.

En 1958-60. Se determinaron todos los requisitos para el futuro avión y se desarrollaron varias opciones de proyecto. Luego, en 1960, se aprobó el proyecto final, según el cual pronto comenzaron a construir el primer avión para pruebas. La construcción se llevó a cabo en la planta Kuibyshev No. 18 (ahora Aviakor, Samara) y se completó en el otoño de 1961. Al mismo tiempo, la aeronave no recibió de inmediato un sistema de radar Liana estándar; salió a probar con maquetas del equipo.

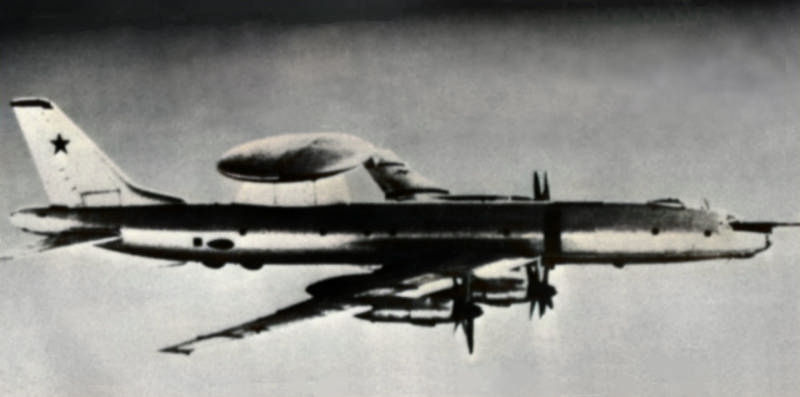

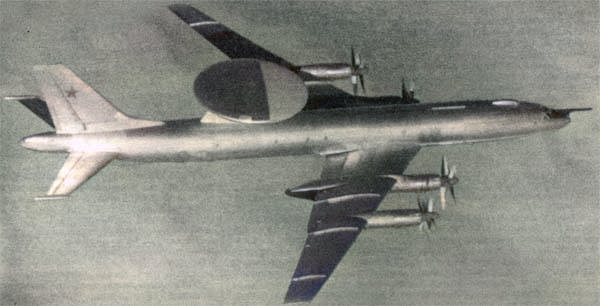

Avion en el aire

El 23 de enero de 1962, un Tu-126 experimental completó su primer vuelo. En el mismo año, se colocó un complejo de Liana en toda regla en el avión. En esta configuración, el automóvil se probó hasta fines de 1964. En ese momento, se recomendó el Tu-126 para la producción en masa y la construcción de nuevos modelos comenzó en la planta No. 18.

En la primavera de 1965, después de todos los controles y procedimientos necesarios, el Tu-126 se puso oficialmente en servicio. Pronto, equipos de este tipo comenzaron a funcionar en unidades de combate especialmente formadas. Hasta 1968, las fuerzas armadas recibieron solo ocho aviones de producción, así como el primer prototipo.

plataforma óptima


De acuerdo con los términos de referencia, el avión AWACS se construiría sobre la plataforma aérea en serie existente. Inicialmente, el bombardero Tu-95 o su variante Tu-96 se consideró en esta capacidad. Se desarrolló una versión similar del proyecto, pero luego se concluyó que era difícil colocar todo el equipo, los trabajos y las instalaciones recreativas necesarias dentro del fuselaje existente.

En 1960, se decidió transferir el complejo Liana a una plataforma más exitosa: el transatlántico de pasajeros Tu-114. El mayor diámetro del fuselaje y la presencia de grandes volúmenes libres permitieron resolver todos los problemas de diseño, así como mejorar ciertas características en comparación con la versión anterior del proyecto. En particular, se mejoró la refrigeración de los equipos, se simplificó el acceso a los bloques de equipos, etc.


Pilón de radar y radomo

Durante la reestructuración del Tu-126, el fuselaje del Tu-114 original sufrió algunas modificaciones. Ante todo. Tuve que fortalecer el fuselaje detrás del ala: había un pilón con una antena de radar. Cambió la composición de los sistemas a bordo y la aviónica de acuerdo con los requisitos de las fuerzas armadas. Una gran entrada de aire separada para el sistema de enfriamiento del equipo de radio apareció debajo de la parte central del fuselaje.

Una innovación fundamental para nuestra industria aeronáutica fue la colocación de la antena de radar en un pilón sobre el fuselaje. Para optimizar la aerodinámica, la propia antena se colocó dentro del carenado, por lo que la superestructura adquirió una característica forma de hongo.

El antiguo habitáculo ha sufrido una importante reestructuración. Su volumen estaba dividido en varios compartimentos para diferentes propósitos. Se colocó equipo en la nariz y la cola; en la 1ª también había plazas para operadores. Había un compartimento de reserva en caso de modernización del complejo de ingeniería de radio. En el centro del fuselaje se colocó un compartimiento con áreas de descanso para los operadores de Liana. Los compartimentos habitables tenían que estar equipados con protección contra la radiación de radar.

La planta de energía del Tu-114 se mantuvo sin cambios. Cuatro motores turbohélice NK-12MV permitieron que la aeronave alcanzara velocidades de hasta 790 km/h. El alcance práctico alcanzó los 7 mil km, y para aumentarlo hubo una barra de reabastecimiento del sistema "hose-cone".


Complejo de ingeniería de radio

El avión Tu-126 estaba equipado con el nuevo radar Liana, fabricado sobre la base de la estación terrestre P-30. Fue construido sobre una base de elementos de lámpara, lo que influyó en el peso y las dimensiones de la estructura. La estación se dividió en varios bloques con ubicación en diferentes compartimentos del fuselaje. También recibió una altura de antena de aprox. 2 my un diámetro de más de 10 m, girando a una velocidad de 10 rpm.

El complejo de radar Liana hizo posible monitorear la situación del aire y buscar objetivos en la superficie. La detección de objetivos aéreos contra el fondo de la superficie subyacente, al menos, fue difícil. No se proporcionó la observación de objetos terrestres debido a limitaciones técnicas. La estación podría detectar aeronaves a distancias de hasta 350 km. Para barcos de gran superficie, el rango de detección alcanzó los 400 km.

Alternativamente con el radar, se suponía que funcionaba el complejo de inteligencia de radio a bordo. Con su ayuda, el Tu-126 podría detectar fuentes de señales terrestres, superficiales o aéreas a distancias de hasta 600 km, dependiendo de su potencia. Se suponía que el Tu-126 transmitiría datos de objetivos

a los puestos de mando de la defensa aérea o de la marina . El equipo de telecodificación disponible proporcionó comunicación a distancias de hasta 2 mil km. El rechazo de las comunicaciones de voz aceleró la transmisión y procesamiento de datos en los puestos de mando y el posterior control de los sistemas de defensa aérea, aeronaves o misiles.


El avión Tu-126 se convirtió en uno de los primeros portadores de la estación de supresión electrónica de protección del grupo SPS-100 "Reseda". Esta estación operaba en el rango de centímetros y estaba destinada a suprimir el radar enemigo y los sistemas antiaéreos.

dos tripulantes


En relación con las tareas especiales, el Tu-126 fue controlado por dos tripulaciones a la vez. En primer lugar, la tripulación de vuelo era responsable de pilotar y controlar la aeronave en su conjunto. Estos pilotos trabajaban en una cabina normal, tomada del Tu-114 prácticamente sin cambios. Se suponía que la segunda tripulación trabajaría con equipos de radio y resolvería tareas específicas.

Seis operadores eran responsables de la operación del radar y otros sistemas. Sus trabajos, que controlan todo el equipo, estaban en su propio compartimento inmediatamente detrás de la cabina. Una tripulación de reemplazo podría participar en vuelos de patrulla largos. Cambiando cada pocas horas, dos tripulaciones aseguraron un servicio continuo durante 16-18 horas.

Sin embargo, la solución de tareas operativas se asoció con serias dificultades. Desde el punto de vista de la comodidad y el confort, la cabina del operador dejaba mucho que desear. Recibió aislamiento térmico y acústico insuficiente. Con los motores inactivos y los sistemas de calefacción en la cabina, hacía frío y, en vuelo, el ruido de las hélices penetraba en el compartimiento, complementado con el sonido del equipo en funcionamiento. En combinación con un trabajo bastante complejo, todo esto llevó a la fatiga excesiva de los operadores. Lo mismo sucedió con la "sala de relajación": no fue fácil usarla y recuperar la fuerza.


Tu-126 acompañado de un caza estadounidense

El primero de su tipo


En el momento de su aparición y entrada en servicio, el Tu-126 era una máquina moderna y de gran eficiencia. Este avión AWACS mostró un rendimiento de vuelo bastante alto, y su complejo radiotécnico cumplió con los requisitos y las tareas a resolver.

Al mismo tiempo, también hubo desventajas. El Tu-126 se distinguió por la complejidad y el alto costo de producción y operación, debido al equipo especial a bordo. Había ciertas limitaciones técnicas y operativas. Además, la aeronave no era muy conveniente para las tripulaciones y el personal técnico.

Pero, en general, el Tu-126 con un complejo de equipos de radio resultó ser una adquisición muy exitosa y oportuna para el sistema de defensa aérea soviético. Solo nueve aviones de este tipo pudieron complementar la red existente de radares terrestres y expandir las capacidades de la defensa aérea y la Marina para combatir una variedad de objetivos. A mediados de los años sesenta, todas estas oportunidades eran de particular importancia, y por su bien estaban dispuestos a hacer la vista gorda ante las deficiencias.

El Tu-126 con Liana y otros instrumentos permaneció en servicio y voló regularmente en patrulla durante dos décadas. Su servicio terminó solo a mediados de los años ochenta, cuando apareció un nuevo avión AWACS: el moderno A-50. Durante su creación, se utilizó activamente la experiencia de desarrollar y operar Tu-126 existentes. Por lo tanto, este avión no solo resolvió las tareas asignadas, sino que también sentó las bases para toda la dirección.
 Fotos usadas: Airwar.ru, Departamento de Defensa de EE. UU.

martes, 15 de junio de 2021

Avión de reconocimiento electrónico: Beechcraft RC-12 Guardrail (EE. UU.)

Avión de reconocimiento electrónico Beechcraft RC-12 Guardrail (EE. UU.)

Revista Militar


Avión RC-12D de la primera modificación. Foto Globalsecurity.org


En 1983, el Ejército de los EE. UU. recibió el primer avión de reconocimiento electrónico Beechcraft RC-12 Guardrail. En el futuro, se han sometido repetidamente a varias actualizaciones, por lo que aún permanecen en funcionamiento y conservan un alto potencial. Sin embargo, en un futuro próximo, se prevé que dicho equipo se retire del servicio debido a su obsolescencia moral y física.


Procesos de desarrollo

Desde principios de los setenta, la aviación del ejército y la Fuerza Aérea de los EE. UU. operó activamente aviones de transporte militar de la familia Beechcraft King Air. A finales de la década, sobre la base de la modificación del U-21, incluso se creó un avión de reconocimiento electrónico, conocido como Guardrail, por el complejo electrónico instalado. En general, dicha muestra se mostró positiva, pero la plataforma utilizada se consideró obsoleta y necesitaba ser reemplazada.


Estación de control y procesamiento de datos en tierra AN / ARM-163 (V). Foto Globalsecurity.org

A principios de los años ochenta, comenzó el desarrollo de un nuevo avión RTR sobre una base más nueva. Este último era un avión Beechcraft C-12 Huron. En 1983, 13 aviones de este tipo se actualizaron de acuerdo con un nuevo proyecto y recibieron un conjunto de equipos especiales. Después de eso, se les dio la designación RC-12D Guardrail.

Posteriormente, a intervalos de varios años, se crearon varios proyectos de modernización. El desarrollo de "Gardrail" se llevó a cabo en dos direcciones principales: se mejoró la plataforma del avión y al mismo tiempo se desarrollaron nuevos modelos de equipos de radio. En total, se desarrollaron diez modificaciones de aeronaves, incluida la base y la de exportación.



El avión conmemorativo RC-12G, que anteriormente llevaba un complejo RTR especial. Foto Skytamer.com

La última modernización se llevó a cabo a mediados de los décimos años y permitió una vez más obtener nuevas oportunidades, así como extender la vida útil. Según los planes actuales, RC-12X permanecerá en servicio hasta 2025, después de lo cual deberán cancelarse cuando se desarrolle el recurso. Para entonces, está previsto crear una nueva generación de aviones RTR, que se hará cargo de todo ese trabajo.


Plataforma de avión

El C-12D Huron base era un avión bimotor de carga y pasajeros de ala baja del ejército basado en el Beechcraft Air King comercial. Dependiendo del problema que se resuelva, la tripulación podría incluir hasta cinco personas; la cabina podía acomodar a 13 pasajeros o una carga equivalente. El C-12H se diferenciaba de las modificaciones anteriores por una puerta lateral agrandada y otras mejoras destinadas a optimizar el transporte.



El avión de la modificación "K". Foto Wikimedia Commons

El avión tenía una longitud de 13,3 m con una envergadura de 16,6 m.Peso en seco: aprox. 3,5 toneladas, despegue máximo en la modificación básica - 5,7 toneladas Un par de motores turbohélice Pratt & Whitney Canada PT6A-41 con una capacidad de 850 hp cada uno. permitió desarrollar una velocidad máxima de 536 km / h, velocidad de crucero - 370 km / h. El alcance práctico alcanzó los 3500 km.

Durante la reestructuración en el avión RTR, la base "Huron" sufrió algunos cambios. Se instalaron varios bloques de equipos electrónicos en la cabina. Se montaron una variedad de dispositivos de antena en las superficies exteriores de la estructura del avión. A medida que se desarrolló la esgrima, el número y la configuración de las antenas externas cambiaron.

Curiosamente, no hubo trabajos de operador a bordo del avión. El control de equipos especiales en todas las modificaciones del RC-12 se realizó de forma remota desde un punto de tierra.


RC-12N de reconocimiento en vuelo. Foto de la Fuerza Aérea de EE. UU.

Carga objetivo

El primer avión de la familia, el RC-12D, recibió el complejo de reconocimiento de barandilla V mejorado AN / USD-9, trabajando en conjunto con el complejo de procesamiento de datos terrestres AN / TSQ-105 (V) 4 y el AN / ARM-63 ( V) 4 puestos de mando. Según datos conocidos, el complejo Improved Guardrail V podría detectar señales de radio en un amplio rango de frecuencias, así como determinar su fuente y dirección hacia ellas. El trabajo conjunto de varios aviones RTR y el puesto de mando permitió calcular la ubicación de la fuente de señal con suficiente precisión.

En 1983, según el proyecto RC-12D, se convirtieron 13 aviones para el ejército estadounidense. Luego hicieron cinco tablas más para la Fuerza Aérea de Israel. Según los datos conocidos, el complejo de exportación RTR se cambió de acuerdo con los deseos del cliente, pero conservó todas las funciones y capacidades del básico.



RC-12N en el suelo. Foto Wikimedia Commons

El siguiente proyecto, RC-12G Crazyhorse, presentó un nuevo complejo RTR que recopila y emite inteligencia en tiempo real. Tres aviones C-12D recibieron dicho equipo. Los desarrollos de esta modificación encontraron aplicación posteriormente en las siguientes actualizaciones.

En 1988, el ejército recibió seis nuevos aviones RC-12H. Se les instaló un avanzado sistema de reconocimiento Guardrail / Common Sensor System 3. Era una versión modificada del producto AN / USD-9 (V) 2, complementada con varias unidades nuevas. También aparecieron a bordo una estación de interferencia AN / ALQ-162 y un complejo de defensa AN / ALQ-156.

Desde 1991, se han entregado diez aviones RC-12K con una barandilla mejorada / Common Sensor System 4. Además, la modificación "K" recibió motores más potentes, lo que permitió compensar el aumento del peso de despegue y aumentar la velocidad de crucero. velocidad a 460 km / hy mejorar otras características de vuelo.



RC-12P. Foto de la Fuerza Aérea de EE. UU.

A mediados de la década, se reconstruyeron 15 aviones de diversas modificaciones de acuerdo con el proyecto RC-15N. Se utilizaron equipos de cabina mejorados, nuevos sistemas generales de aeronaves y motores. Además, el complejo RTR se actualizó para el próximo proyecto de la serie Guardrail / Common Sensor System. Posteriormente, nueve de estas máquinas se sometieron a una nueva actualización de acuerdo con el proyecto RC-12P. Recibieron nueva instrumentación, modernas instalaciones de comunicación, etc. El avión P se podía distinguir del avión anterior por las góndolas más pequeñas con el equipo en el ala.

Desde 1999, tres aviones RC-12Q han estado en servicio. En cuanto a la composición de los equipos, eran similares a la modificación anterior "P", pero diferían en la instalación de comunicaciones por satélite. Se colocó una nueva gran antena en el techo del fuselaje bajo el característico carenado. La presencia de comunicaciones por satélite ha aumentado el radio de trabajo del complejo.

En la década de 12, se desarrolló el proyecto RC-XNUMXX, en el que se utilizó una nueva versión del complejo Guardrail / Common Sensor. Se informó que este último proporciona una operación de rango de frecuencia más amplio, más robustez a la interferencia y una mayor precisión en la localización de fuentes de señal.



Avión RC-12P en vuelo. Se ve el carenado con el equipo debajo de la base. Foto de la Fuerza Aérea de EE. UU.

En 2016 entró en servicio la última modificación del RC-12X +. Este proyecto preveía la reparación y extensión de la vida útil de la aeronave de la plataforma con una actualización menor del equipo RTR. No se informaron características fundamentalmente nuevas. A juzgar por los eventos y declaraciones recientes, la modificación RC-12X + seguirá siendo la última y ya no recibirá más desarrollo.

Según datos abiertos, las últimas versiones de los aviones RC-12 están diseñadas para detectar varias señales de radio y determinar la ubicación de su fuente. Dichas capacidades se utilizan para identificar estaciones de radar de defensa aérea, cuarteles generales y puestos de mando, así como otra infraestructura militar. Los datos sobre la ubicación de las fuentes de transmisión de radio se pueden utilizar para refinar mapas tácticos u organizar ataques por cualquier fuerza y ​​medio disponible, así como para el control posterior de los resultados.


Aeronave RC-12Q con complejo de comunicaciones por satélite. Foto Airwar.ru

Despliegue y operación

Los primeros 13 aviones RC-12D ya estaban en 1983-84. se distribuyeron entre varias bases aéreas de Estados Unidos y Alemania, y se enviaron 12 vehículos a Europa. Posteriormente, continuó la producción y el despliegue. A finales de la década, aparecieron aviones con todas las modificaciones existentes en aeródromos de EE. UU., Europa y Corea del Sur.

Las unidades se transfirieron regularmente de una base a otra, dependiendo de la disponibilidad de tareas de reconocimiento en una región en particular. Los aviones RTR se utilizaron activamente tanto en preparación para operaciones militares como directamente durante las hostilidades. Esta técnica ayudó a las tropas a trabajar eficazmente en Irak, Yugoslavia, Afganistán, etc.

Por razones obvias, los "Gardrails" aparecen regularmente en las fronteras rusas. Entonces, a fines de 2019, se transfirieron dos aviones RC-12X a Lituania. Desde el aeródromo de Siauliai, pueden monitorear las regiones occidentales de Rusia, incluida la región de Kaliningrado. Se desconoce qué datos sobre el ejército ruso se han recopilado en el último tiempo y cómo se utilizarán.



Uno de los RC-12X desplegados en Lituania en 2019 Photo Bmpd.livejournal.com

En el pasado, se construyeron varias docenas de aviones RC-12 de primeras modificaciones, que luego se modernizaron de acuerdo con nuevos diseños. Por el momento, en la composición de varios escuadrones solo hay 19 máquinas de las últimas versiones "X" y "X +". Por ahora, seguirán prestando servicio, pero para el 2025 se espera el agotamiento total del recurso, por lo que el equipo deberá amortizarse. Ya se está trabajando para crear un nuevo complejo de aviación con las mismas funciones y mayor rendimiento.

Probado por la práctica

Como avión especial, el Beechcraft RC-12 Guardrail no se produjo en grandes series. Al mismo tiempo, y en cantidades limitadas, cumplieron plenamente los requisitos y hicieron frente a las tareas asignadas. Gracias a esto, durante varias décadas, el Ejército de los EE. UU. Pudo recopilar con éxito datos sobre un enemigo potencial. La modernización constante permitió extender la vida útil y aumentar las capacidades de trabajo básicas.

Sin embargo, el equipo no se puede utilizar para siempre y, por lo tanto, el funcionamiento a largo plazo del "Gardrail" está llegando a su fin. En los próximos años, podemos esperar alguna reducción en la flota RC-12X / X +, y a mediados de la década serán completamente abandonadas. Estos aviones todavía tendrán tiempo para celebrar el 40 aniversario del inicio de su servicio, pero poco después su historia terminará.
