martes, 20 de agosto de 2024

Autogiro: Sud-Ouest SO.1310 Farfadet

Autogiro: Sud-Ouest SO.1310 Farfadet






El SNCASO SO.1310 Farfadet fue un convertiplano francés experimental de la década de 1950.



Diseño y desarrollo

El SO.1310 era un autogiro compuesto que presentaba un rotor de tres palas impulsado por un chorro de punta, un ala fija y un motor turbohélice que impulsaba una hélice montada en el morro. Volado por primera vez el 8 de mayo de 1953, el avión logró la transición al vuelo de avance el 1 de julio de ese año.



Especificaciones (SO.1310)


Datos de Taylor

Características generales

     Tripulación: 2
     Capacidad: 3 pasajeros, 2 camillas o carga
     Envergadura: 6,3 m (20 pies 8 pulgadas)
     Planta motriz: 1 × generador de gas Turbomeca Arrius II, que proporciona aire comprimido a las puntas del rotor [2], 270 kW (360 hp)
     Planta motriz: 1 × turbohélice Turbomeca Artouste, hélice motriz, 270 kW (360 hp)
     Diámetro del rotor principal: 11,2 m (36 pies 9 pulgadas)



Rendimiento

     Velocidad de crucero: 240 km/h (150 mph, 130 nudos)
     Alcance: 400 km (250 mi, 220 nmi)



sábado, 13 de abril de 2024

Autogiro: Prototipo Focke-Wulf Fw 186

Autogiro Focke-Wulf Fw 186







El Focke-Wulf Fw 186 era un autogiro unipersonal, construido por Focke-Wulf en 1937 con el respaldo del RLM (ReichsLuftfahrtMinisterium - Ministerio de Aviación del Reich), para su uso como avión de enlace y reconocimiento. Presentaba características de despegue y aterrizaje cortos (STOL).



Sólo se construyó un prototipo del avión y el proyecto se abandonó cuando el RLM prefirió el Fieseler Fi 156 Storch al Fw 186.










miércoles, 18 de mayo de 2022

Helicópteros y aviación de ala rotatoria

Helicópteros y alas rotativas

Weapons and Warfare





La idea básica de generar sustentación a partir de un ala giratoria se remonta ciertamente a principios del siglo XIV: un manuscrito iluminado de este período ofrece la ilustración más antigua conocida de un juguete para niños que consiste en un "tornillo de aire" de cuatro palas montado en un eje vertical. Esto se hace girar tirando de una cuerda enrollada alrededor del huso, con lo cual vuela por los aires. Esencialmente, el mismo principio está involucrado en un juguete con dos tornillos que giran en sentido contrario operados por un mecanismo de arco de resorte, que fue descrito en la Academia de Ciencias de París por Launoy y Bienvenu en 1784 durante ese período de gran interés en todos los asuntos aeronáuticos. Cayley describió un dispositivo similar en su artículo de 1809. El suizo Jakob Degen hizo versiones de este juguete impulsado por resortes de reloj en 1816 y varios inventores posteriores.

En 1842, un ingeniero inglés, WH Phillips, voló un modelo impulsado por chorros de vapor (generado por el calor de una forma de fuegos artificiales químicos) desde las puntas de los rotores, y en 1863 el vizconde Ponton d'Amecourt construyó un modelo de helicóptero. impulsado por un motor de vapor alternativo convencional que probablemente era demasiado pesado para volar. El ingeniero italiano Enrico Forlanini logró volar un modelo similar durante 20 segundos en 1877 mediante el recurso de precalentar la caldera antes de unirla al modelo.



Los primeros intentos serios de construir un helicóptero pilotado de tamaño completo se realizaron en Francia en 1907, por Louis Breguet y Paul Cornu, que aspiraban a un premio de 50.000 francos ofrecido por el primer vuelo de un kilómetro. La máquina de Breguet tenía cuatro rotores biplanos, impulsados ​​por un motor Antoinette de 18kW (24hp). En septiembre de 1907, se mantuvo en el aire durante un minuto, pero fue estabilizado por cuatro asistentes que sujetaban las cuatro esquinas de la máquina. La máquina de Cornu también tenía un motor Antoinette, que impulsaba dos juegos de rotores de dos palas; cuando se probó en noviembre, se mantuvo con éxito sobre el suelo durante varios minutos. Dos meses después, el vuelo de Farman en un Voisin de ala fija ganó el premio, y Breguet y Cornu abandonaron sus esfuerzos; Breguet centró su atención en las máquinas de ala fija.

Durante los siguientes treinta años, un número considerable de inventores intentaron fabricar un helicóptero práctico, sin éxito significativo. Como alternativa al rotor motorizado, el español Juan de la Cierva produjo un avión al que llamó autogiro. Esta era una máquina en la que se producía sustentación a partir de un rotor que giraba a la manera de un molino de viento mientras la aeronave era impulsada por el aire por un motor y una hélice convencionales. En 1923, Cierva construyó una máquina con rotores articulados, libres de aletear hacia arriba y hacia abajo a medida que giraban, lo que brindó una solución simple a la fuerza de elevación desequilibrada generada cuando el rotor estaba en vuelo hacia adelante. (En un lado del disco del rotor, la pala se mueve hacia adelante en relación con la aeronave; en el otro lado se mueve hacia atrás. Sumando el movimiento hacia adelante de la aeronave,

Posteriormente, Cierva fue financiada por el Ministerio del Aire Británico para producir una serie de diseños que se construyeron en Gran Bretaña, Francia, Alemania y EE. UU., y el modelo Cierva C. 30 se utilizó con fines civiles y militares en una escala bastante pequeña. de 1935. Se han fabricado modelos posteriores de autogiro, principalmente como máquinas deportivas de un solo asiento, pero este tipo de avión nunca ha encontrado un uso práctico realista.

Uno de los que obtuvo una licencia para construir máquinas Cierva fue la empresa alemana Focke-Wulf, cuyo fundador, Heinrich Focke, produjo el primer helicóptero práctico en 1936, utilizando el sistema de rotor articulado. Para contrarrestar el efecto de torsión de un rotor motorizado, Focke empleó dos rotores que giraban en sentido contrario en los estabilizadores de un fuselaje básicamente convencional. El motor en la nariz impulsaba una hélice convencional para el vuelo hacia adelante y también impulsaba los dos rotores a través de engranajes cónicos y ejes inclinados. La practicidad del helicóptero Fw61 de Focke quedó demostrada en un vuelo a campo traviesa de 110 km (68 millas) en 1938 y en demostraciones públicas dentro del Sporthalle de Berlín.

Focke produjo un desarrollo mayor del Fw61 en 1940, y otro ingeniero alemán, Anton Flettner, produjo un helicóptero práctico que se construyó en pequeñas cantidades para la Marina alemana, pero las prioridades en tiempos de guerra estaban en otra parte y ninguno de los diseños encontró una aplicación práctica significativa. El trabajo paralelo en otros países produjo prototipos de trabajo en 1940; con mucho, el más significativo fue el VS-300 de Igor Sikorsky en los EE. UU., que pasó por una variedad de configuraciones hasta su forma final exitosa en diciembre de 1941. Se usó un solo rotor de tres palas con bisagras para generar sustentación y, al inclinar el el disco del rotor, la propulsión hacia adelante y un pequeño rotor con eje horizontal orientado hacia los lados servían para contrarrestar el par y actuaban como timón. La configuración de Sikorsky ha seguido dominando el diseño de helicópteros hasta el día de hoy.

Los helicópteros estaban normalmente propulsados ​​por motores de pistón de aviones convencionales (con sistemas de lubricación modificados y ventiladores de refrigeración adicionales) hasta la década de 1950, pero luego se introdujeron las turbinas de gas, primero por la empresa francesa Aérospatiale en 1955. Estos motores fueron diseñados para tener una etapa de turbina que impulsa el rotor a través de una caja de cambios, conocida coloquialmente como motor turboeje. La principal ventaja fue el nivel de vibración más bajo y la mayor confiabilidad de la turbina de gas y, como en otras aplicaciones aeronáuticas, la turbina de gas ha suplantado al motor de pistón en todos los helicópteros, excepto en los de menor potencia.

El rotor de helicóptero de las décadas de 1940 y 1950 era una pieza de maquinaria complicada: las palas estaban articuladas para permitir un grado limitado de movimiento en sus raíces alrededor de los tres ejes, y se empleaba una variedad de resortes y amortiguadores de fricción para permitir que los ángulos de las palas cambiaran. variarse adecuadamente. El desarrollo posterior ha reemplazado las bisagras mecánicas y los cojinetes por bisagras elastoméricas, empleando materiales plásticos con propiedades personalizadas de resistencia y flexibilidad. Aérospatiale introdujo en su AS350 Ecureil en 1977 su buje de rotor Starflex, en el que las tres bisagras convencionales se sustituyen por una única rótula de construcción tipo sándwich de caucho y acero. Al mismo tiempo, se han introducido compuestos de fibra de vidrio y fibra de carbono para construcción de las palas del rotor.

La capacidad de aterrizar y despegar verticalmente permite que el helicóptero realice una amplia variedad de tareas, pero su complejidad mecánica en comparación con un avión de ala fija genera costos más altos, por lo que los principales usuarios siempre han sido los militares. Además de ser utilizados como transporte de tropas y para la evacuación de heridos, se utilizan ampliamente para trabajos de observación y para ataques terrestres contra infantería y vehículos blindados. Los usos civiles incluyen el transporte de pasajeros a espacios confinados (plataformas de plataformas petrolíferas, terminales en azoteas en el centro de la ciudad, hospitales y similares), patrullas de oleoductos y operaciones especializadas de tipo grúa. Por lo general, el Boeing-Vertol 234 transporta hasta 44 pasajeros durante un máximo de 800 km a 250 kph (500 millas a 155 mph), y el helicóptero de producción más grande del mundo es el ruso Mil Mi 26 con una carga útil de 20 000 kg (44 000 lb).

#

El período entre la Segunda Guerra Mundial y principios de la década de 1960 llevó al helicóptero a la prominencia mundial, tanto como un sistema de armas moderno como un caballo de batalla civil. Ya sea rescatando soldados e infantes de marina heridos de las escarpadas cordilleras o tripulaciones aéreas derribadas de las heladas aguas frente a la costa de la península de Corea, el renombre obtenido por los "helicópteros" estadounidenses corrobora la versatilidad y la practicidad incuestionable de los aviones de ala giratoria. Desde la inmensidad helada de Siberia, hasta las humeantes montañas y selvas de Indochina, hasta los desiertos del norte de África, los helicópteros realizaron tareas fuera de las capacidades de los aviones convencionales de ala fija. Los helicópteros, que alguna vez se consideraron artilugios tangenciales, se ganaron la estima de los líderes militares y civiles escépticos al completar tareas que antes eran inimaginables.

Sin embargo, operar en situaciones de combate y entornos climatológicos tan diversos expuso numerosas deficiencias de la incipiente industria de helicópteros. La tecnología limitó el desempeño de los helicópteros en muchas áreas. Los motores alternativos pesados ​​limitaban la potencia disponible, lo que reducía la velocidad y los pesos brutos máximos de los giroaviones. Los motores de turbina más ligeros, con más eficiencia potencia-peso, mejoraron ese problema. El Kaman 225 propulsado por turbina demostró esto cuando el helicóptero ascendió a 10,000 pies y la turbina operó tan eficientemente que el piloto de prueba tuvo que cerrar el acelerador y autorrotar a una altitud más baja. A gran altura, el helicóptero continuó ascendiendo a potencia inactiva. La turbina también redujo los niveles de ruido en los helicópteros a solo un silbido de turbina y el ruido de las palas del rotor. En 1955, Lycoming presentó el motor de turbina de gas de la serie T-53 diseñado especialmente para su instalación en helicópteros, lo que resultó en máquinas diseñadas especialmente para potencia y velocidad. Los ingenieros de helicópteros en Europa y la URSS también aprovecharon los beneficios de los turboejes en sus helicópteros.

La metalurgia también aumentó la eficiencia y la durabilidad de los helicópteros. Las revoluciones hechas en la fabricación de aviones de ala fija durante la Segunda Guerra Mundial se adaptaron a los helicópteros. Los helicópteros fabricados con revestimientos y armazones ligeros de aluminio y aleación de magnesio podrían levantar cargas más grandes. Las palas del rotor de metal reemplazaron las palas de madera laminada, aumentando tanto la sustentación como la resistencia a los elementos. Los fuselajes más livianos también permitieron la instalación de tanques de combustible autosellantes y armaduras para la tripulación y partes críticas del motor, que habían demostrado ser extremadamente vulnerables al fuego terrestre en las primeras máquinas.

Las industrias nacientes a ambos lados del Telón de Acero (la OTAN y el Pacto de Varsovia) compitieron entre sí para producir el helicóptero más eficiente y letal del mundo. Los planificadores militares exigieron helicópteros más grandes y potentes, capaces de superar las capacidades de todos los helicópteros de sus adversarios. Los generales y almirantes anhelaban helicópteros lo suficientemente potentes como para atacar a las tropas, aviones y barcos del enemigo. Los innovadores de helicópteros cumplieron fácilmente con estas solicitudes debido a las recompensas financieras y la satisfacción personal involucrada.

Además, los helicópteros asumieron nuevos roles en el mercado civil. El éxito indiscutible de las ambulancias aéreas en Corea sentó las bases para el auge de los servicios civiles de helicópteros EMS en la segunda mitad del siglo XX. Helicópteros civiles, generalmente modificados a partir de diseños militares, ofrecieron servicio de pasajeros en áreas nunca antes atendidas. Los helicópteros transportaron a ingenieros petroleros, equipos de perforación y construcción y madereros a los lugares más inimaginables del mundo. Los helicópteros también se convirtieron en estrellas de cine y televisión. En la década de 1950, la serie de televisión Whirlybirds se basó en el Bell 47. Los cineastas también se dieron cuenta de la gran versatilidad del helicóptero como plataforma de cámara y utilizaron las máquinas para filmar escenas que nunca antes se habían creído posibles. Los editores de periódicos vieron los beneficios de enviar reporteros en helicópteros para “ganar” la competencia. El Chicago Tribune compró un Bell 47, convirtiéndose en el primer periódico estadounidense en poseer su propio helicóptero.

Aunque no se materializó ningún mercado para el "helicóptero para todos", los helicópteros desempeñaron un papel en la recuperación financiera después de la Segunda Guerra Mundial. Los operadores militares y civiles de todo el mundo hicieron pedidos a los fabricantes de helicópteros, lo que aumentó las ganancias de las empresas y proporcionó miles de puestos de trabajo adicionales para los trabajadores administrativos y administrativos. Afortunadamente para los operadores militares y civiles, los diseñadores y fabricantes de helicópteros miraron hacia el futuro, lo que impondría exigencias aún mayores a sus aeronaves.

jueves, 12 de mayo de 2022

Autogiro Kayaba Ka-1

Autogiro Kayaba Ka-1

Japanese Aircraft of WWII





El Ejército Imperial Japonés se interesó a fines de 1935 en los desarrollos de autogiros que tenían lugar en los EE. UU. Y, creyendo que tal avión podría desarrollarse para su uso como observador de artillería, importó de Estados Unidos en 1939 un Kellett KD-1A. Sin embargo, poco después de que este avión llegara a Japón, sufrió daños irreparables durante una prueba de vuelo y el ejército dispuso que los restos fueran transferidos a Kayaba Industrial Company, que había estado investigando la configuración del autogiro. Poco después, se le pidió a Kayaba que continuara con el diseño y desarrollo de un autogiro de dos asientos basado en el Kellett. El prototipo Kayaba Ka-1 resultante constaba de un fuselaje con dos cabinas abiertas separadas en tándem, una unidad de cola que incorporaba un plano de cola con aletas invertidas gemelas, tren de aterrizaje con rueda de cola fija, y un motor Argus As 10c montado convencionalmente en el morro del fuselaje para impulsar una hélice tractora de dos palas; el pilón para el rotor sin motor de tres palas se incorporó a la estructura del fuselaje, montado justo delante de la cabina delantera.


Volado por primera vez el 26 de mayo de 1941, el Ka-1 resultó exitoso en las primeras pruebas de vuelo, y se ordenó la producción del tipo para desempeñar la función originalmente prevista como avión de observación para unidades de artillería. Al mismo tiempo, las pérdidas de envío japonesas comenzaban a aumentar y se sugirió que el despegue muy corto requerido por tales aviones los haría adecuados para operar desde el portaaviones de escolta ligero Akitsu Maru. Se modificaron algunos Ka-1 de producción para esta función y se equiparon para transportar dos cargas de profundidad de 60 kg (132 lb), pero debido a su capacidad de carga útil limitada, estos tenían que volar como monoplazas. Operando durante algún tiempo frente a las aguas costeras japonesas, fueron los primeros aviones operativos armados de ala giratoria del mundo, con una producción de ambas versiones por un total de aproximadamente 240.


Datos técnicos del   Kayaba Ka-1


Características generales
    Tripulación: 1-2
    Longitud: 9,2 m (30 pies 2⅛ pulgadas)
    Diámetro del rotor: 12,2 m (40 pies 0¼ pulg.)
    Área del disco: 117 m² (10,9 pies²)
    Peso vacío: 775 kg (1709 libras)
    Peso máximo al despegue: 1170 kg (2574 lb)
    Planta motriz: 1 × Argus As 10c motor V8 invertido refrigerado por aire, 180 kW (241 hp)

Rendimiento
    Velocidad máxima: 165 km/h (89 nudos, 102 mph)
    Velocidad de crucero: 115 km/h (62 nudos, 71 mph)
    Alcance: 280 km (151 nm, 174 millas)
    Techo de servicio: 3500 m (11 500 pies)
    Velocidad de ascenso: 5 m/s (980 pies/min)

Armamento
    1 carga de profundidad de 60 kg (132 lb)





domingo, 5 de diciembre de 2021

Helicópteros: El fallido, pero interesante, Gyroplane G.20 (Francia)

Construcción fallida a largo plazo. Helicóptero experimentado Gyroplane G.20 (Francia)

Revista Militar
autor: Ryabov Kirill




Borrador inicial G.20. El helicóptero todavía es capaz de transportar bombas y tiene un puesto de tiro superior. Gráficos Hisutton.com


A finales de los años treinta, las fuerzas navales francesas ordenaron el desarrollo de un helicóptero prometedor que podría utilizarse para el reconocimiento, patrullaje y contraataque de submarinos. A principios de los años cuarenta, una máquina de este tipo podría haber entrado en servicio, pero la guerra comenzó y el Gyroplane G.20 se quedó sin futuro.

El nacimiento del proyecto

En 1938, el famoso fabricante de aviones Syndicat d'Etudes de Gyroplane dejó a su cofundador y director técnico René Doran. Pronto fundó su propia firma, Société Française du Gyroplane (SFG o Gyroplane), en la que pensaba seguir trabajando en diseños prometedores.

En el mismo año, la empresa "Zhiroplan" recibió el primer pedido estatal. La Marina quería un helicóptero adecuado para su uso en la marina. aviación... Con su ayuda, se planeó realizar patrullas y reconocimientos, transportar comandantes y documentos, así como buscar y destruir submarinos enemigos. Se suponía que el coche tenía altas características de vuelo, además de llevar armas de ametralladora y bombas. El nuevo proyecto recibió la designación Gyroplane G.20. En varias fuentes, también se le llama Dorand G. II, por el nombre del diseñador jefe.


Esquema de principios de G.20. Graphics Forum.warthunder.com

R. Doran decidió utilizar algunas de las ideas y soluciones previamente probadas en su trabajo anterior. En particular, se planeó utilizar un sistema de cojinetes con dos hélices coaxiales. Además, se propusieron nuevas soluciones interesantes en cuanto al diseño del fuselaje, central eléctrica, armamento, etc.

A medida que avanzaba el desarrollo, se revisaron algunas de las ideas principales del proyecto. Entonces, en las etapas finales, el cliente y el desarrollador abandonaron las armas y también redujeron la tripulación. Tales medidas llevaron a una seria simplificación del diseño, pero el helicóptero autogiro convertido ahora solo podía realizar reconocimientos y transportar pequeñas cargas.

Características de diseño


El helicóptero G.20 / G.II recibió un fuselaje en forma de cigarro hecho sobre la base de una estructura de metal. La parte de la nariz recibió un acristalamiento de plexiglás del máximo área posible, y los otros elementos del fuselaje se cubrieron con láminas de aluminio. Había una cola en forma de V con revestimiento de lino. En la nariz del vehículo había una cabina en tándem. El compartimento central albergaba la caja de cambios del rotor y la planta de energía. En la primera versión del proyecto, había un compartimento para armas bomba debajo.


Sección transversal. Graphics Forum.warthunder.com

La planta de energía constaba de dos motores de pistón Renault 6Q-04 con una capacidad de 240 CV cada uno. Se colocaron detrás del eje de los tornillos y se conectaron mediante una caja de cambios de diseño especial. Este último combinó el par de dos motores y lo dividió entre dos tornillos contrarrotantes. En caso de avería de uno de los motores, la caja de cambios cambiaba automáticamente al funcionamiento y aseguraba la continuación del vuelo.

La primera versión del proyecto G.20 utilizó el diseño de buje original del sistema de transporte. En lugar de un eje y otros dispositivos, se utilizó una tubería alta de gran diámetro; se propuso colocar un tirador con una ametralladora. En el exterior de este tubo estaban los cojinetes de dos tornillos con accionamiento. Con el desarrollo posterior del proyecto, la tubería fue reemplazada por un eje simple de menor diámetro.

Se colocaron dos hélices de tres palas a 650 mm de distancia. Los tornillos tenían diferentes diámetros: 15,4 m en la parte superior y 13 m en la parte inferior. Debido a la diferencia de tamaño, se planeó excluir la superposición de las palas cuando se mueven verticalmente. Se propuso que las palas estuvieran hechas de una aleación de aluminio y magnesio. Se desarrolló un diseño con un mástil de caja formando una nariz y un borde de fuga unido a él.


Versión reelaborada del helicóptero. Gráficos Airwar.ru

El tren de aterrizaje principal estaba ubicado detrás de la cabina. En vuelo, se retrajeron girando hacia los nichos del fuselaje. Una rueda giratoria estaba ubicada debajo del brazo de cola.

Inicialmente, se suponía que la tripulación del G.20 incluiría a tres personas. El piloto y el artillero estaban en la cabina. La segunda flecha se colocó dentro del cubo del tornillo. Se proporcionó acceso a todos los lugares de trabajo a través de la trampilla lateral. Posteriormente, la tripulación se redujo a dos personas en la cabina.

La versión de combate del helicóptero podría llevar cargas de aviación o de profundidad de calibre pequeño y mediano. El compartimento para ellos estaba ubicado en la parte inferior, directamente debajo del sistema de transporte. Para la autodefensa, se proporcionaron 1-2 ametralladoras, en la cabina y en el buje. Es curioso que la disposición inicial de las armas permitiera bombardear libremente casi todo el hemisferio superior.

La longitud del fuselaje del nuevo helicóptero superó los 11 m, la altura fue de 3,1 m, el peso en vacío alcanzó las 1,4 toneladas, el peso normal de despegue fue de 2,5 toneladas y el peso máximo de despegue fue de 500 kg más. Según los cálculos, se suponía que el "ziroplane" alcanzaría una velocidad máxima de hasta 250 km / h (crucero 165 km / h). El techo es de 5 km, el rango de vuelo es de 800 km.


Un prototipo de helicóptero sin terminar en el otoño de 1946. Foto de Aviation française

Construcción prolongada


El proyecto G.20 de la segunda versión, sin armas, estaba listo a principios de 1940, y pronto la compañía Gyroplane comenzó a construir un prototipo. El montaje se llevó a cabo en la planta de la ciudad de Getary (dep. Pirineos Atlánticos, Nueva Aquitania). La construcción no se completó hasta el ataque alemán en mayo, y las estructuras terminadas, junto con el retraso, tuvieron que ser evacuadas a la ciudad de Chambery (dep. Saboya). Posteriormente, R. Doran dio paso al jefe de obra a Marcel Wüllerm.

La caída de Francia y los acontecimientos posteriores afectaron gravemente tanto al proyecto Gyroplane G.20 como a toda la industria aeronáutica. La construcción se ralentizó drásticamente y casi se detuvo. En 1942, las tropas alemanas ocuparon las regiones restantes de Francia, y el helicóptero inacabado se convirtió en su trofeo. Los invasores no estaban interesados ​​en esta máquina, pero no prohibieron más trabajos. Sin embargo, el principal problema ahora no son las prohibiciones, sino la falta de pedidos, financiación y recursos necesarios.

Por falta de perspectivas


Durante varios años, el futuro del "girplane" permaneció en entredicho. La esperanza de una reanudación completa del trabajo apareció solo en 1944-45. Sin embargo, incluso después de la liberación de Francia, la construcción no pudo acelerar durante mucho tiempo. Las dificultades económicas y de producción volvieron a ser evidentes.

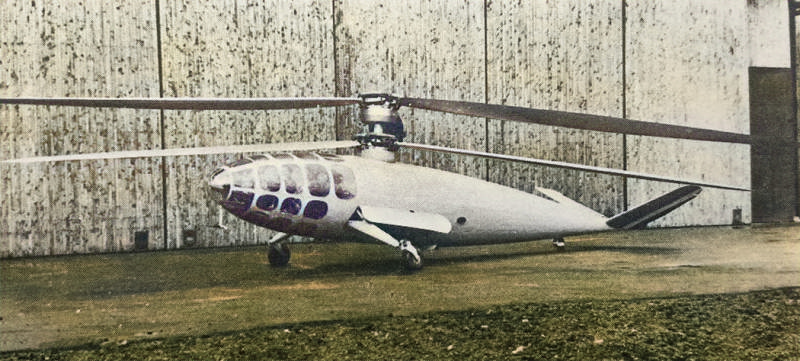

Completado pero no probado G.20. Foto Airwar.ru

El primer prototipo de helicóptero se completó solo en 1947, siete años después del inicio de la construcción. El automóvil terminado se probó en el suelo y se demostró a los representantes del ejército francés recreado. Los militares mostraron un interés limitado. Se sintieron atraídos por la arquitectura y el exterior inusuales del automóvil, características de diseño bastante altas, chasis retráctil y otras características. Sin embargo, no se emitió la orden de continuación del trabajo.

Una vez finalizada la construcción, el G.20 tuvo que someterse a pruebas y ajustes, lo que llevó dinero y tiempo. Al mismo tiempo, el resultado del proyecto no fue obvio. Al mismo tiempo, ya se han creado helicópteros bastante exitosos en el extranjero, que podrían comprarse ahora mismo. Como resultado, las fuerzas armadas francesas decidieron no financiar más trabajos en su propio "giroplane" y adoptar equipo extranjero.

SFG no disponía de todos los recursos necesarios y, por tanto, no podía realizar las pruebas por su cuenta. Además, debido a problemas económicos, ni siquiera pudo encontrar un piloto de pruebas. Como resultado, a fines de 1947, todo el trabajo en el Gyroplane / Dorand G.20 / G.II se canceló debido a la falta de perspectivas.

R. Doran y sus colegas no se dieron por vencidos y dejaron la industria, y SFG continuó con el trabajo de diseño. Pronto participó en la creación de los helicópteros Bréguet G.11E y G.111; en estos proyectos utilizaron algunas de las ideas tomadas del G.20 de forma limitada. Sin embargo, estos helicópteros no llegaron a la serie, pero ahora por razones técnicas.



lunes, 24 de agosto de 2020

El helicóptero del argentino Raúl Pateras Pescara





¿El helicóptero es un invento argentino?


Aunque suele atribuirse al autogiro diseñado por el español Juan De la Cierva, el primer despegue y aterrizaje vertical controlado, en realidad, el mérito le corresponde al inventor argentino Raúl Pateras de Pescara.

¿Quién fue el inventor del helicóptero con palas rotativas?





Raúl Pateras de Pescara, inventor argentino del helicóptero.
El 21 de febrero de 1920 patentó Raúl Pateras de Pescara, en España, su diseño de helicóptero con palas contra rotativas. Fue el primer autogiro capaz de ser controlado en vuelo, a diferencias de sus antecesores que no tuvieron utilidad práctica por sufrir de vibraciones y giros descontrolados a poco de despegar.

El primer vuelo en helicóptero

Las crónicas indican que el primer vuelo del helicóptero de Pateras Pescara fue hecho durante el año 1916 en Buenos Aires, aunque no existen precisiones sobre la fecha del suceso. Este avance se logra mucho tiempo antes que el laureado vuelo del autogiro de Juan De la Cierva en 1923.

La patente del verdadero helicóptero

En 1919, construyó varios helicópteros de hélices contrarrotativas principalmente descritos en su décima patente francesa número 533.820 enviada desde España el 21 de febrero de 1920. Titulada “Rational Helicopter” esta patente de hecho describe a un verdadero helicóptero.




Raú Pateras Pescara: vida y obra

Raúl Pateras Pescara de Castelluccio nació en Buenos Aires en 1890 y falleció en París, en 1966. Fue un abogado e inventor argentino especializado en helicópteros, así como también en motores, compresores, y en el llamado “Motor de pistón libre de Pescara”.

Regreso a Europa

Al comienzo del siglo XX, su familia regresó desde Buenos Aires a Europa. Trabajó con Gustavo Eiffel en investigaciones con un túnel de viento para probar un modelo de hidroavión torpedero llamado el “Pateras-Pescara” también conocido como “Pateras-Guidoni” por la ayuda que recibió el inventor argentino de un oficial naval llamado Alessandro Guidoni.
En 1912, el ministro de la armada italiana evaluó el primer lanzador de torpedos acuático, basado en el modelo de Pescara. Pescara se encontró con Alberto Santos Dumont en París al comienzo de la primera guerra mundial.




Hidroavión torpedero Pescara-Guidoni.

La patente del doble rotos coaxial y récord de vuelo

En 1917, solicitó en España las patentes números 63.659, del 7 de abril de 1917, seguidas por otras 98 patentes más hasta 1929.
Desde 1919 hasta 1923, envía más de cuarenta patentes a varios países. Provisto de uno de estos vehículos de doble rotor coaxial, el 18 de abril de 1924 fue capaz de alcanzar un nuevo récord mundial de vuelo con 736 metros de recorrido en 4 minutos 11 segundos (aproximadamente 13 km/h) a una altura de 1,8 m.

La Fábrica Naciona de Automóviles de España

En 1929, junto a su hermano Enrique, el ingeniero Italiano Moglia, y el gobierno español, funda la Fabrica Nacional de Automóviles con una inversión de 70 millones de pesetas. El Nacional Pescara fue exhibido en 1931, en el gran palacio.

Grand Prix y vuelta a Francia

En 1931 este auto de ocho cilindros gana la carrera del Grand Prix de la costa europea. La Guerra civil española fuerza a Pescara a regresar a Francia.

Pescara Auto-compressor y Pescara Raymond Corporation

El 28 de febrero de 1933, la compañía Pescara Auto-compressor fue dada a conocer en Luxemburgo. Los registros públicos muestran su dirección como Bv. Royal 33. Se mantuvo activo comercialmente durante 30 años, respaldado por 6 patentes francesas. Uno de los accionistas fue Pescara & Raymond Corporation con base en Dover, Delaware, USA.

SIGMA, el GS34 y el ELPH 40.

Durante la Segunda Guerra Mundial, trabajó en equipos para energía eléctrica en Portugal. El motor de pistón libre acaparó la atención nuevamente cuando fue producido en forma masiva por SIGMA, empresa que desarrolló el GS34, un generador de 1200 HP. Pescara se reúne con sus hijos en París en 1963 donde cumplió tareas como experto en S.N Marep para las pruebas del motor de 2000-HP el ELPH 40.




Turbina de gas Pescara y Sigma GS34.
Raúl Pateras-Pescara propuso luego la producción de máquinas más potentes (nuevos generadores en tándem basados en los generadores clásicos EPLH 40 y GS34). La creación de una compañía para aplicar estos conceptos estaba en camino cuando murió.

viernes, 19 de octubre de 2018

Autogiro: Kayaba Ka-1 (Japón)


Autogiro Kayaba Ka-1

Wikipedia



Kayaba Ka-1
Rol Autogiro
Fabricante Kayaba Industry
Primer vuelo 26 de mayo de 1941
Usuario principal Ejército Imperial Japonés
Producido 1941-1945
Número construido 98
Desarrollado a partir de Kellett KD-1A


El Kayaba Ka-1 era un autogiro japonés, que vio servicio durante la Segunda Guerra Mundial para la detección de artillería.


Diseño y desarrollo

El Ejército Imperial Japonés (IJA) desarrolló el autogiro Ka-1 para usos de reconocimiento, artillería y antisubmarinos, basado en un Kellett KD-1A, que había sido importado a Japón en 1939, pero que fue dañado sin posibilidad de reparación. poco después de la llegada. [1] La IJA encargó a Kayaba Industry que desarrollara una máquina similar, y el primer prototipo volaba el 26 de mayo de 1941. [1] La nave se desarrolló inicialmente para ser utilizada como plataforma de observación y para tareas de detección de artillería. Al IJA le gustó el recorrido corto de despegue (30 m (98 pies)) de la nave y sus bajos requisitos de mantenimiento. La producción comenzó en 1941 y los primeros autogiros fueron asignados a unidades de artillería para detectar artillería, tripulados por piloto y observador.



El prototipo Ka-1, esencialmente un Kellett KD-1A reparado accionado por un Argus As 10c de 240 hp (180 kW), compartió aspectos similares al Focke-Wulf Fw 61, que se voló por primera vez en 1936, pero solo se produjeron unos 20. . [2]



La producción continuó como el Ka-2, impulsado por los motores Jacobs L-4MA-7, similar al Kellett KD-1. Durante la producción, la escasez de componentes críticos para rotores y motores dio como resultado retrasos severos en la entrega.



Un total de 98 aviones Ka-1 y Ka-2 fueron producidos al final de la guerra, de los cuales 12 fueron destruidos antes de ser entregados al IJA y alrededor de 30 nunca tuvieron un motor instalado, alrededor de 50 fueron entregados al IJA, pero solo 30 fueron realmente desplegados. [1] Algunas fuentes han indicado que se construyeron 240, pero esto no se puede verificar.



Historia operacional

El primer Ka-1 (el Kellett KD-1A reparado), despegó por primera vez del aeródromo de Tamagawa el 26 de mayo de 1941. En las siguientes pruebas del Ejército, el rendimiento se consideró excelente. Originalmente, se planeó enviar el Ka-1 para detectar las unidades de artillería con base en China continental, pero el cambio del curso de la guerra en ese teatro hizo que esos planes no tuvieran sentido. En cambio, unos pocos Ka-1 fueron enviados a Filipinas para realizar las tareas de los aviones de enlace como reemplazos del Kokusai Ki-76. Después de un tiempo, el IJA finalmente decidió cuál era el mejor uso de estos aviones únicos, y la mayoría de los Ka-1 y Ka-2 se pusieron en servicio como aviones de patrulla antisubmarinos. El entrenamiento piloto para esta especialidad comenzó en julio de 1943 con el primer grupo de 10 pilotos que se graduaron en febrero de 1944; seguido de otro lote de 40 pilotos en septiembre de 1944.



Originalmente, el plan era desplegar el Ka-1 / Ka-2 desde buques de carga de clase 2D para detectar submarinos enemigos, pero estos barcos resultaron ser demasiado estrechos para las operaciones; por lo tanto, la unidad Ka-1 / Ka-2 fue asignada a la compañía escolta Akitsu Maru desde agosto de 1944 hasta su hundimiento en noviembre de 1944. Desde el 17 de enero de 1945, las patrullas ASW se reanudaron en una pista de aterrizaje en la isla Iki con una base de mantenimiento en Gannosu Airfield en la prefectura de Fukuoka. Las patrullas de ASW también comenzaron desde mayo de 1945 desde el aeródromo de Izuhara en la isla de Tsushima. Estas misiones ayudaron a proteger una de las últimas rutas marítimas japonesas operativas entre los puertos de Fukuoka y Pusan. Finalmente, aviones basados ​​en portaaviones estadounidenses comenzaron a aparecer incluso en el estrecho de Tsushima, por lo que en junio de 1945 las unidades Ka-1 / Ka-2 fueron reubicadas en la base de Nanao en la península de Noto, en el Mar de Japón, operando desde allí hasta el final de la guerra. El Ka-1 / Ka-2 no hundió directamente ningún submarino durante la guerra, sin embargo, fueron bien considerados para emitir advertencias submarinas.




Especificaciones (Ka-1)

Datos de la aeronave japonesa de la Guerra del Pacífico [1]

Características generales


Tripulación: 2
Longitud: 9.2 m (30 pies 2 in)
Peso en vacío: 775 kg (1.709 lb)
Peso bruto: 1,086 kg (2,394 lb)
Peso máximo de despegue: 1,170 kg (2,579 lb)
Motor: 1 × Argus As 10c inverted V-8 motor de pistón refrigerado por aire, 180 kW (240 hp)
Diámetro del rotor principal: 12.2 m (40 pies 0 in)
Área del rotor principal: 116.9 m2 (1.258 pies cuadrados) de rotor auto-rotativo de 3 palas
Hélices: hélice de dos filos de paso fijo de madera


Rendimiento

Velocidad máxima: 165 km / h (103 mph; 89 kn)
Velocidad de crucero: 115 km / h (71 mph; 62 kn)
Alcance: 280 km (174 mi; 151 nmi)
Techo de servicio: 3.500 m (11.500 pies)
Velocidad de ascenso: 5 m / s (980 pies / min)
Tiempo hasta la altitud: 1,000 m (3,300 pies) en 3 min 20 segundos, 2,000 m (6,600 ft) en 7 min 30 segundos
Carga de disco: 10 kg / m2 (2.0 lb / sq ft)
Potencia / masa: 0.152 kW / kg (0.093 hp / kg)


Armamento

2x 60 kg (130 lb) de carga de profundidad
