Dewoitine D.33
El Dewoitine D.33 fue un avión monoplano de ala baja, monomotor y totalmente metálico, diseñado y producido por el fabricante de aeronaves francés Dewoitine . Es más recordado por establecer un récord mundial de larga distancia en su vuelo inaugural en 1930.
D.33
información general
Tipo
Monoplano de ala baja y un solo motor
Fabricante
Dewoitine
Usuario principal
Air France
Historia
Primer vuelo
1930
Variantes
D.332 , D.333 , D.338
El D.33 fue desarrollado en respuesta a una iniciativa del Ministerio del Aire francés para fomentar el avance en las capacidades aeronáuticas industriales del país. Dewoitine fue solo una de varias empresas que respondieron; el proceso de desarrollo tomó aproximadamente un año. Más allá del modelo inicial D.33, se produjeron derivados adicionales de la aeronave; hubo tres variaciones principales del tipo, cada una de las cuales fue diseñada como una aeronave independiente. En gran parte debido al rendimiento récord alcanzado, esta línea de aeronaves fue muy apreciada y atrajo un considerable interés comercial a lo largo de la década de 1930. Varios de estos derivados fueron operados como aviones de pasajeros por la aerolínea de bandera Air France e incluso se utilizaron en un contexto militar durante la Segunda Guerra Mundial . Poco después del final del conflicto, las aeronaves restantes fueron retiradas, habiéndose vuelto obsoletas.
Desarrollo
Los orígenes del D.33 se remontan a 1929, con la implementación de una política más amplia de pedidos de prototipos para impulsar el progreso técnico de las compañías aeronáuticas francesas. Ese año, el Ministerio del Aire francés emitió una especificación que buscaba un avión de largo alcance capaz de batir récords internacionales de resistencia y distancia; ofrecía específicamente una generosa bonificación si se demostraba una autonomía de 10 000 kilómetros (6214 millas). Se realizaron pedidos correspondientes a diversas entidades, entre ellas la Société des Avions Bernard , Blériot Aéronautique y Dewoitine.
Diseño
El Dewoitine D.33 era un monoplano cantilever de ala baja y un solo motor de construcción totalmente metálica ( duraluminio ). Tenía un fuselaje delgado y aerodinámico , cuya sección transversal principal se había reducido intencionadamente al mínimo. El D.33 tenía un fuselaje de tipo carcasa, que era común en los diseños Dewoitine de la época. Estaba dividido en numerosos mamparos y marcos que estaban conectados por cuatro largueros principales de sección en U y pequeños largueros. Los paneles de láminas de duraluminio cubrían el exterior del fuselaje. Para facilitar el ensamblaje del fuselaje, se cortó detrás del larguero del ala y se unió a este con cuatro pernos. La porción delantera estaba conectada con la porción trasera por dos pernos, mientras que el borde de ataque del ala estaba conectado a través de cuatro pernos. La cubierta superior del borde de ataque formaba el suelo de la cabina mientras que el borde de salida no atravesaba el fuselaje para permitir la instalación de las estaciones del navegador y del operador de radio en el espacio resultante hacia atrás.
El avión era típicamente volado por una tripulación de tres (compuesta por un piloto, un navegante y un operador de radio) que estaban sentados en un arreglo tándem dentro de una cabina cerrada. Se proporcionó un pasillo entre las diferentes posiciones de la tripulación. Debido al rendimiento de larga distancia del avión, se proporcionaron varias comodidades y características de confort para la tripulación; estas incluían un sofá que permitía tomar descansos y un baño. El piloto, que estaba sentado al frente, tenía una visibilidad óptima desde su posición. Su parabrisas tenía paneles deslizantes y el techo podía abrirse rápidamente para la salida de emergencia a través de un paracaídas. El panel de instrumentación, que estaba suspendido elásticamente, estaba dentro de la línea de visión fácil para el piloto. El aire caliente podía extraerse de detrás del radiador a través de una trampa ajustable. La instrumentación del navegante incluía una brújula , un reloj, un indicador de velocidad del aire y un altímetro. La electricidad era generada por un generador retráctil montado en un mástil telescópico.
El ala del D.33, que estaba compuesta de metal, tenía una forma trapezoidal completa con puntas elípticas. Además, tenía una relación de aspecto relativamente alta , lo que le permitía lograr una eficiencia relativamente alta, mientras aún conservaba un peso estructural relativamente bajo de 10 kg/m2 (2,05 lb./sq.ft.), que se consideraba particularmente bajo para un ala de metal. Su estructura usaba solo un larguero , ubicado a un tercio de la cuerda desde el borde de ataque; las cajas laterales en el centro de esta estructura también formaban los 16 tanques de combustible del avión; estos tanques demostraron ser resistentes no solo a las tensiones de impacto rutinarias de muchos despegues y aterrizajes, sino también a la deformación cuando el ala se sobrecargaba intencionalmente. La estructura de soporte del larguero consistía en dos bridas de sección de duraluminio y dos almas de láminas caladas; La tensión se distribuía uniformemente mediante la disminución del espesor de las alas a lo largo del vano. También se utilizaron elementos de compresión verticales tipo cajón; los elementos oblicuos, que normalmente trabajaban en tracción, se rigidizaban mediante perfiles Q.
Para facilitar el transporte terrestre y las reparaciones de la aeronave, el ala se podía dividir en cinco secciones. Las bridas del larguero, que diferían en ancho en cada sección, estaban conectadas por bisagras robustas compuestas de acero de alta resistencia capaz de soportar tensiones de hasta 100 toneladas (220.462 lb). El único larguero podía absorber todas las tensiones de flexión sin pandearse a pesar de su anchura comparativamente pequeña, en parte debido a las fuertes bridas. El borde de ataque, que podía soportar tanto tensiones de arrastre como de torsión, comprendía costillas de caja y costillas lisas que se arriostraban mediante tiras longitudinales compactas. Había una cubierta lisa de duraluminio laminado, cuyo espesor variaba según las tensiones previstas de esa zona en particular. El borde de ataque estaba conectado al larguero mediante dos bisagras largas; todas las secciones a lo largo del tramo estaban unidas entre sí mediante bisagras continuas que seguían el contorno de la sección del ala. Las tensiones del borde de salida , que estaba compuesto por costillas tubulares remachadas , se transmitían hacia delante al larguero. En el centro del ala, cada costilla sólida estaba flanqueada por dos costillas aligeradas como medida de reducción de peso.
A pesar de la tendencia típica de las alas delgadas a inducir vibración, no hubo vibración significativa generada por el ala del D.33 en ninguna velocidad del motor o ángulo de ataque volado. Tampoco hubo torsión notable en las puntas de las alas, incluso en el caso de una desviación abrupta de los alerones mientras se volaba a altas velocidades. Incluso cuando volaba en una configuración completamente cargada, las características de vuelo de la aeronave seguían siendo altamente maniobrables, además de ser inherentemente estables; incluso en cielos agitados, se informó que el D.33 era una aeronave satisfactoria para volar. También fue bastante fácil tanto despegar como aterrizar, en parte debido a que el centro de gravedad de la aeronave vacía estaba ligeramente detrás de su colocación cuando estaba completamente cargada. La posición baja del ala también fue propicia durante las fases de despegue y aterrizaje del vuelo. Los alerones se colocaron lo más cerca del eje de la bisagra como para reducir su centro de gravedad y su inercia ; Para reducir el impacto de los atascos, los alerones se dividieron en varias partes, cada una con dos bisagras.
El avión estaba propulsado por un motor Hispano-Suiza 12N V12 que impulsaba una hélice metálica Ratier de dos palas. Las medidas para maximizar la eficiencia de la hélice incluían la nariz sin obstrucciones de la cubierta del motor , así como su posicionamiento bastante por delante del borde de ataque del ala. La refrigeración del motor se conseguía mediante un radiador de panal situado en la base del fuselaje; podía retraerse parcialmente utilizando controles tubulares que funcionaban en torsión y mediante un tornillo de rosca cuadrada. También había tanques de agua de reserva tanto por encima de los cilindros del motor como dentro del fuselaje. El tanque de aceite estaba situado detrás del motor, que estaba separado por un cortafuegos . El radiador de tipo pala para el aceite estaba situado dentro de la cubierta. Había un tubo de calefacción en la entrada de aire. También se encontraba un extintor de incendios en el compartimento del motor, mientras que también se disponía de una bomba manual para mitigar el fallo de las bombas mecánicas.
El avión estaba equipado con un tren de aterrizaje fijo con ruedas de cola . Consistía en un eje doblado de resistencia uniforme, soportado frontalmente por un tubo bicónico y verticalmente por un amortiguador . Las ruedas estaban montadas sobre rodamientos de bolas y equipadas con frenos accionados individualmente por el piloto. El eje estaba fijado directamente debajo del larguero del ala, lo que permitía que el amortiguador transmitiera sus tensiones directamente al larguero, mientras que el elemento de compresión descansaba sobre un marco del fuselaje en el punto de conexión del soporte del motor. El patín de cola tenía una rueda, con neumático de goma , soportada por un amortiguador de resorte con freno múltiple en el codaste.
La parte trasera del fuselaje presentaba una conicidad marcada para aumentar la eficiencia de los controles de vuelo; esta compacta área de contacto impedía el uso de un estabilizador en voladizo , por lo que se sostenía mediante varios puntales tubulares pequeños. El estabilizador contaba con dos largueros paralelos conectados por nervaduras, mientras que la cubierta, aplicada en tiras paralelas a los largueros, estaba reforzada mediante bordes y secciones con bridas. El estabilizador se ajustaba en pleno vuelo mediante un tornillo de rosca cuadrada montado en el larguero trasero y operado mediante una tuerca, un cable y una rueda; el ángulo de incidencia del estabilizador se indicaba mediante un puntero. Los flaps del elevador consistían en un larguero delantero de sección acanalada sobre el que se montaban dos paneles desmontables reforzados internamente por perfiles. El timón de dirección tenía una construcción similar.
Historial operativo
Los aviadores franceses Joseph Le Brix y Marcel Doret volaron el prototipo D.33 en un vuelo récord en 1931. Estaba propulsado por un motor de transmisión directa refrigerado por agua Hispano-Suiza de 350 caballos de fuerza (261 kW ) y transportaba 4700 litros (1242 galones estadounidenses; 1034 galones imperiales) de gasolina como combustible y 250 litros (66 galones estadounidenses; 55 galones imperiales) de aceite lubricante . Además del peso de los dos pilotos, el avión transportaba una carga de 2160 kilogramos (4762 libras), incluidos 3000 litros (793 galones estadounidenses; 660 galones imperiales) de gasolina sellados del resto de su sistema de combustible para asegurar que tuviera el peso para calificar para un vuelo récord, lo que le dio un peso de 8965 kilogramos (19764 libras). No llevaba ningún operador inalámbrico ni inalámbrico.
Le Brix y Doret despegaron de Istres , Francia, a las 06:36 del 23 de marzo de 1931, realizando un recorrido de despegue de unos 1300 metros (4265 pies) que duró 68 segundos. Volaron un curso triangular de Istres a Montpellier a Nîmes . Aunque la niebla durante la noche del 23 al 24 de marzo los obligó a acortar parte de su curso, permanecieron en el aire continuamente durante 32 horas y 17 minutos antes de aterrizar a las 14:54 del 24 de marzo. El vuelo cubrió una distancia de 4662 kilómetros (2897 mi) a una velocidad promedio de 151,36 kilómetros por hora (94,05 mph). El vuelo estableció siete nuevos récords mundiales, tanto de duración como de distancia para una aeronave que transportaba una carga de 500 kilogramos (1102 lb), tanto de duración como de distancia para una aeronave que transportaba una carga de 1000 kilogramos (2205 lb), tanto de duración como de distancia para una aeronave que transportaba una carga de 2000 kilogramos (4409 lb), y de velocidad promedio para una aeronave en una distancia de 2000 kilómetros (1242,7 mi).
Variantes
Dibujo de tres vistas del Dewoitine D.33 de la Circular de Aeronaves N.º 146 de la NACA
D.33.01 : Primer prototipo .
D.33.02 : Segundo prototipo.
D.332
El D.332 se desarrolló a partir del D.33 original. Un monoplano de ala baja con un solo larguero y voladizo, el D.332 presentaba similitudes fundamentales con el diseño original. Con capacidad para ocho pasajeros, el D.332 contaba con una cabina pequeña y cerrada , de diseño aerodinámico y un tren de aterrizaje rígido. Estaba construido íntegramente en metal y se construyó aproximadamente tres años después del modelo original D.33, en 1933.
El D.332 tuvo éxito, alcanzando una velocidad máxima de más de 250 km/h (155 mph). Durante las pruebas iniciales, pilotadas por el piloto de pruebas Marcel Doret, el prototipo del D.332 voló con éxito de París a Saigón . Sin embargo, se estrelló durante el vuelo de regreso desde Saigón el 15 de enero de 1935.
D.333
En 1934, se diseñó, construyó y voló por primera vez el D.333 . Se diferenciaba de sus predecesores en que estaba construido con una cabina más espaciosa y tenía capacidad para un máximo de 10 pasajeros. El principal comprador de este modelo fue Air France ; sin embargo, dos de los tres aviones adquiridos por esta última se estrellaron durante el vuelo entre Toulouse y Dakar .
Dewotine D.333 "Cassiopée" F-ANQB Argelia 1938

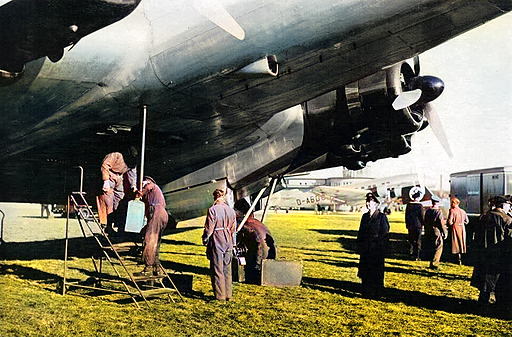

D.338
Entre 1935 y 1936 se diseñó y prototipó el D.338 . Este nuevo modelo, construido con tren de aterrizaje retráctil, podía transportar 22 pasajeros en un recorrido máximo de unos 1950 km (1210 mi). Equipado con motores Hispano-Suiza 9V16 /17 de 485 kW (650 hp), el D.338 podía alcanzar una velocidad de hasta 260 km/h (160 mph).
El D.338 fue el primer modelo verdaderamente exitoso de la línea y se convirtió en un avión ampliamente utilizado por Air France, primero para vuelos dentro de Europa y posteriormente para vuelos internacionales entre Francia y diversas partes de Asia . Air France adquirió un total de 31 D.338, que se utilizaron en la Segunda Guerra Mundial, donde se emplearon como transporte de tropas. Tras su uso en el conflicto, solo ocho aviones sobrevivieron. Sin embargo, a pesar de esto, el modelo básico se siguió utilizando durante años, hasta que se diseñaron versiones más recientes.
D.342 y D.620
Dewoitine diseñó dos aviones únicos basados en la línea D.33: el D.342 y el D.620. Se conocen o documentan muy pocos detalles sobre las características específicas de estos dos aviones. Ambos se basaron principalmente en el D.338.
Operadores
Francia
Air France
Especificaciones
Datos de Le Trait d'Union, Comité Consultivo Nacional de Aeronáutica
Características generales
Tripulación: Tres (piloto, navegante y operador de radio)
Longitud: 14,40 m (47 pies 3 pulgadas)
Envergadura: 28,00 m (91 pies 10 pulgadas)
Altura: 5,00 [ 24 ] m (16 pies 5 pulgadas)
Superficie del ala: 78 m² ( 840 pies cuadrados)
Peso vacío: 3.100 kg (6.834 lb)
Peso bruto: 9.800 kg (21.605 lb)
Capacidad de combustible: 8,300 L (1,800 galones imperiales; 2,200 galones estadounidenses)
Planta motriz: 1 × motor V12 refrigerado por líquido Hispano-Suiza 12Nbr , 480 kW (650 hp)
Rendimiento
Velocidad máxima: 235 km/h (146 mph, 127 nudos)
Tiempo hasta la altitud: 53 minutos a 6.000 m (20.000 pies)
