Mesa de diseño: Proyecto «GOTHA GO P. 60A» (Alemania)

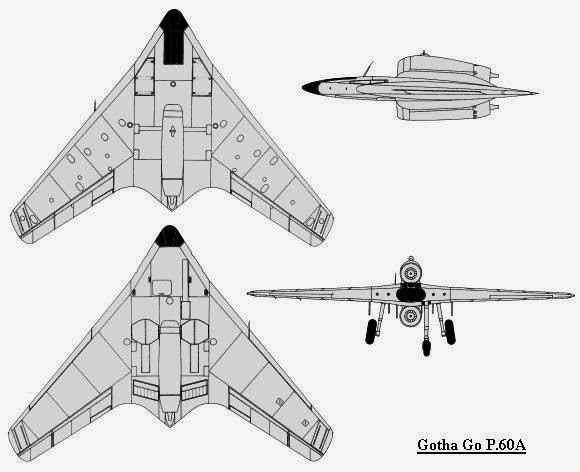

Proyecto «GOTHA GO P. 60A»



En Agosto de 1944 a la Compañía Gotha de Aeronaves le fue concedida la tarea de iniciar la producción del avión "Ho IX" (caza "ala volante") de los hermanos Horten, el cual sería conocido como "Horten Ho 229". Después de recibir los planos y los antecedentes del diseño, los ingenieros de Gotha descubrieron algunas areas que podían mejorarse. El Ho 229 estaba limitado de espacio como para instalar equipamiento nuevo o para aumentar la tripulación. Aún más importante, puesto que los motores iban a estar alojados dentro del ala, la utilización de diferentes motores no podría realizarse sin pruebas aerodinámicas previas. Y no había un plazo prudente para esas pruebas, puesto que la situación de la guerra para Alemania estaba empeorando.
Los diseñadores de Gotha, encabezados por el Ingeniero Hünerjäger, propusieron un diseño alternativo en Enero de 1945. Este diseño adoptaba varias de las soluciones técnicas del avión Horten, pero tenía la ventaja de ser apto para recibir modificaciones con nuevo equipo y distintos motores, sin alterar demasiado las características de vuelo. La construcción básica iba a ser un bastidor de tubos de acero soldados y revestidos con madera contra chapada y "formholz" (una cubierta exterior de fibra de madera prensada y moldeada).

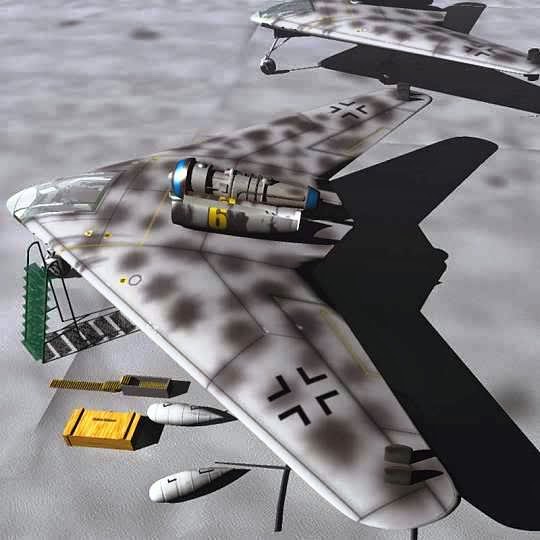

El "Gotha Go P. 60A" era un "ala volante" propulsada por dos motores turbo jet ubicados en la parte posterior de la sección central del ala, uno por encima del ala y el otro por debajo. Una ventaja de esta distribución exterior era que cualquier motor jet podía ser adaptado y el mantenimiento sería más sencillo por el rápido acceso al motor a través de las barquillas descubiertas. No obstante, el modelo Go P. 60A iba a estar provisto de dos motores BMW 003 con 1.763 libras de empuje. El avión contaba con tres tanques de combustible: dos tanques de 1.200 litros cada uno ubicados en cada ala y un tercer tanque, también de 1.200 litros, detrás de la cabina.



La cabina, presurizada y blindada, estaba emplazada en la nariz del avión y albergaba a dos pilotos en posición acostada. Esta posición permitía a los tripulantes soportar mejor la "fuerza G" y ya había sido ensayada en el avión experimental "Berlin B9". Este sistema se empleó también en el avión de reconocimiento "DES 228" y en el bombardero jet en picada "Henschel Hs 132". El tren de aterrizaje principal era retráctil hacia el frente y rotaba 90 grados hasta colocarse plano. El tren de aterrizaje de la nariz estaba ubicado sobre la izquierda del fuselaje y era retráctil hacia atrás.
Para compensar el efecto de la disminución de la velocidad durante el aterrizaje, el borde de ataque del ala estaba equipado con flaps activados hidráulicamente. Otro par de flaps montados en la parte trasera del avión (a ambos lados de los motores) también podían usarse como frenos neumáticos. Los otros tres tipos de controles eran:
a) Elevadores o estabilizadores de profundidad: localizados en el borde de fuga del ala.
b) Alerones: ubicados también en el borde de fuga del ala (a continuación de los estabilizadores) con flaps de control de balance incorporados.
c) Timón de dirección: cuatro en total, emplazados de a pares en las puntas de las alas (en el eje o línea central del avión) en un ángulo de 18 grados y preparados para maniobras a alta velocidad.
El armamento consistía en cuatro cañones MK 108 de 30 mm. (con 150 rondas para cada cañón interno y 175 rondas para cada uno de los externos) en la versión "Höhenjäger" (caza de gran altitud). Dos cañones MK 103 de 30 mm. (con 175 rondas para cada uno) en la versión "Zerstörer" (caza pesado o destructor). Dos cañones MK 108 de 30 mm. y dos cámaras filmadoras RB 50/18 para la versión "Aufklärer" (reconocimiento). La versión Höhenjäger podía estar equipada también con un motor cohete "Walter HWK 509 B" para aumentar la velocidad de ascenso y el techo de vuelo: esta variante fue designada como "Gotha Go P. 60A/R

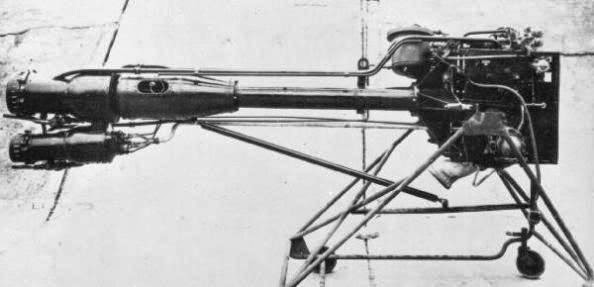

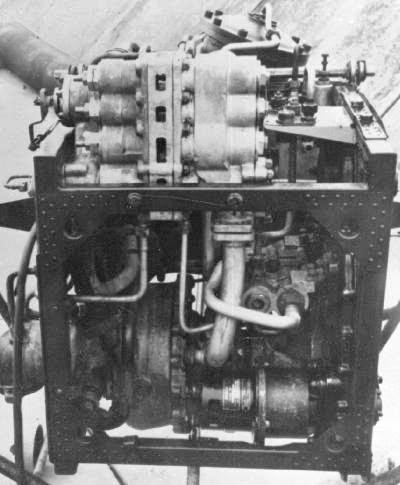

Motor cohete Walter HWK 509 B




Motor BMW 003


Una de las principales críticas que se le formularon al Gotha Go P. 60 A era la dificultad que tendría la tripulación para escapar del avión en una emergencia durante el vuelo, puesto que los motores jet (uno arriba y el otro abajo) entorpecerían esta tarea. Una solución a este problema fue instalar ambos motores por debajo del ala para facilitar el escape por la parte superior: esta versión fue conocida como "Gotha Go P. 60A-2".



Desafortunadamente, esta configuración disminuía la velocidad de giro y capacidad de maniobra en combate y fue eliminada. Aún cuando otras versiones consideraron alguna clase de dispositivo de eyección para los tripulantes, el final de la guerra impidió la terminación del Gotha Go P. 60A. Largo: 8,82 metros. Velocidad estimada: 915 km/h.

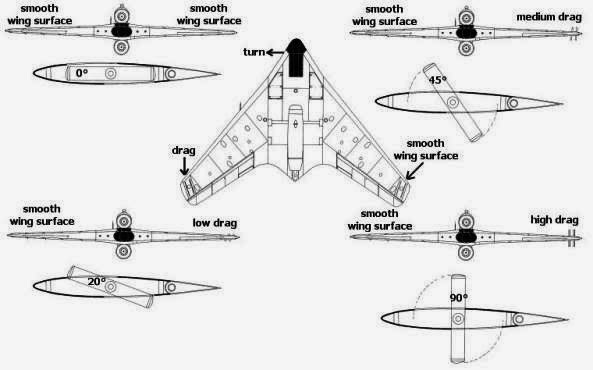

Sistema timones de dirección:















Fuente del textohttp://www.luft46.com/ - website propiedad de Dan Johnson.
Dibujos a color: Nros. 1 a 12 = Andreas Otte.
