Armas aéreas: MW-1 (Alemania)


Sistema MW-1

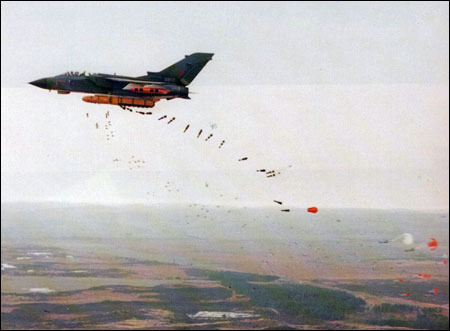

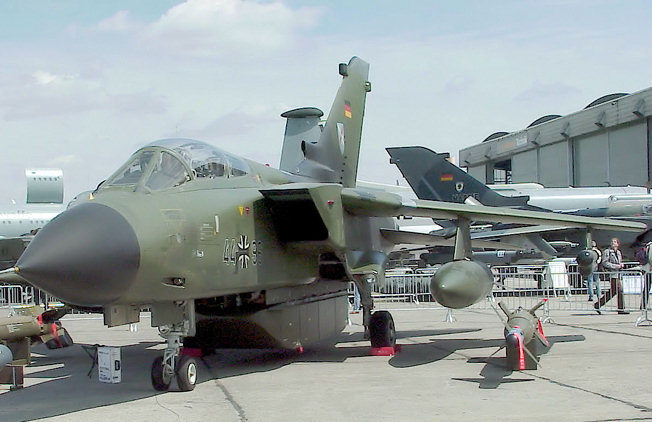

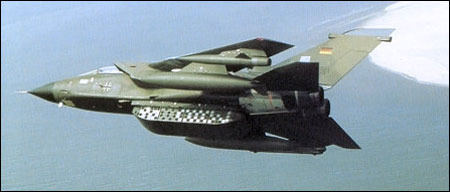

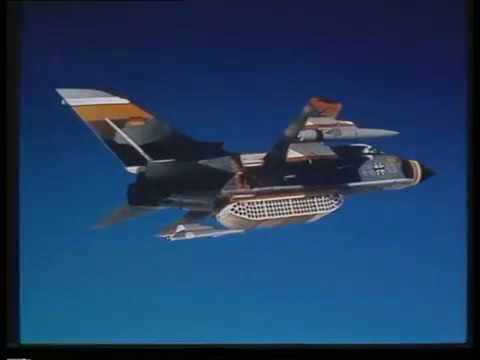

El MW-1 (acrónimo de Mehrzweckwaffe 1, «arma multipropósito» en alemán) era un sistema dispensador de submuniciones de fabricación alemana similar al JP233 británico. Fue diseñado para ser portado por el cazabombardero Tornado IDS, pero también podía ser montado en el F-104 Starfighter y en el F-4 Phantom II.1​ El MW-1 fue retirado progresivamente de servicio a partir de que el Gobierno Alemán firmó la prohibición de bombas de racimo.


Submuniciones

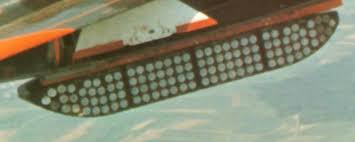

El MW-1 fue diseñado para que diferentes tipos de submuniciones puedan cargarse en sus 112 tubos. Las minas MIFF, MUSA y MUSPA se dejan caer en paracaídas, y al llegar al suelo se autoderechan y se arman. Las minas son resistentes a explosiones y se informa que se autodestruyen en menos de cuarenta días desde el despliegue.


KB 44

(Kleinbombe 44): Bombas para su uso contra objetivos blindados ligeros y no blindados como vehículos y aviones, etc.

STABO

(Startbahnbombe): bomba para destruir pistas. La primera carga en forma explota en el impacto, creando un canal debajo de la superficie. Una carga adicional crea una explosión debajo de la pista de concreto para hacer un cráter con lados abultados (grandes bordes dentados y desarraigados), lo que hace que sea mucho más difícil de reparar que un simple cráter porque las piezas grandes dentadas tienen que romperse, retirarse y bordes suavizados antes de que se pueda efectuar una reparación temporal o permanente.


OFENDER

(Mine-Flach-Flach): mina antitanque con un sensor de campo magnético. La mina MIFF es una mina antitanque. La mina tiene un sensor sísmico, así como un sensor de influencia magnética que utiliza para determinar el punto de detonación óptimo. Utiliza dos cargas en forma de efecto Misznay-Schardin consecutivas para penetrar los cascos de los vehículos blindados, y 38 formas de tazón secundario que producen fragmentos secundarios.



Especificaciones

Altura: 98 mm.
Diámetro: 132 mm.
Peso: 3,4 kg

MUSA y MUSPA

MUSA (Multi-Splitter-Aktiv): mina con sensores activos y carga de fragmentación para la detonación inmediata o programada.
MUSPA (Multi-Splitter-Passiv-Aktiv): mina con sensores activos y pasivos con ojiva de fragmentación (2.100 astillas de metal) para una detonación inmediata o controlada por tiempo para destruir o dañar aviones y vehículos que atraviesan el área objetivo.

Las minas MUSA y MUSPA son idénticas en apariencia externa pero tienen fusibles diferentes que les permiten realizar diferentes funciones. Cuando se dispara, la mina dispersa 2,100 gránulos de acero a un radio efectivo de 100 metros.

La mina MUSA tiene un fusible de retardo simple que activa la mina después de un intervalo preestablecido para evitar operaciones de limpieza.

La mina MUSPA, oficialmente clasificada como mina antiaérea, tiene un sensor acústico que dispara la mina cuando se detecta la firma acústica correcta.


Especificaciones

Altura: 126 mm.
Diámetro: 132 mm.
Peso: 4.5 kg
