Bombas guiadas: Hakeem (Francia/EAU)

PGM-500/PGM-2000 (Municiones Guiadas de Precisión)



La familia de armas Hakim (o Hakeem debido a la pronunciación) de la MBDA comenzó su vida como un requisito de la Fuerza Aérea de los Emiratos Árabes Unidos (EAU). A principios de los años 80 comenzó los estudios de un arma de precisión para equipar a sus Mirage 2000. Ningún arma estaba disponible, y la mayoría de los fabricantes no estaban interesados ​​en un pequeño programa. En 1986, la International Signal & Control (ISC) de EE.UU. acordaron unirse al programa.

El programa Hakim no tuvo control de proyecto desde EE.UU., sino que se hizo desde la Ferranti británica. A finales de 1987 las dos empresas se fusionaron. El programa Hakim fue vendida a la GEC-Marconi en 1992. En 1998 se unificó con Alenia para convertirse en EADS. A finales de 2001 Alenia Marconi se convirtió en el Sistema de MBDA.

El programa tuvo varios nombres y se cree que es llamado Proyecto Hakeem (Experto) en los Emiratos Árabes Unidos y el designado PGM-1 a PGM-4 (municiones guiadas de precisión). Otros nombres que pueden haber sido utilizados son alfa del proyecto, GMX, y el pequeño hermano Félix. En 1995 la familia pasó a llamarse PGM Hakim y PGM-500 de 2000, según el tamaño de la cabeza. Fue publicado en 1994 como PGM.

El PGM-500 se refiere a las versiones armado con una bomba de 9,500 libras 227 kg) y el PGM de 2000 con una cabeza de 910kg (2000 libras).

En 1995, se estudiaron tres tipos de sensores intercambiables como el láser semi-activo y TV CCD imagen de IR (IIR). El misil sería llamado PGM-500/1 con láser (o PGM-1 o Hakeem 1), PGM-500 / 2 (PGM-2 o Hakeem o 2) con TV y PGM-500 3/ (1-o PGM Hakeem o 1) con el IIR. Lo mismo para PGM-2000. Los nombramientos iniciales se PGM-500 como un arma "A" y el PGM de 2000 como un arma "B".


Detalles de la cola del PGM-500 y PGM-2000.

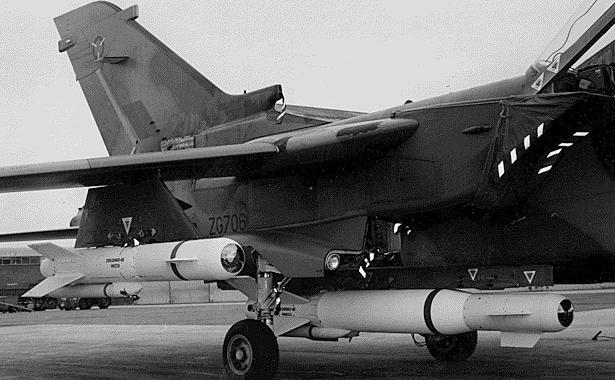

PGM-500 y el PGM de 2000 en un Tornado IDS.

Las versiones de producción de guiado por televisión y guiadas por láser comenzó en 1990 y la versión IIR en 1993. Una versión con orientación de radar doble activa y pasiva se encontraba en desarrollo, pero no hay más noticias del arma.

El PGM tiene un ala triangular con la cola de alerones de control direccional. La configuración es similar a la del Popeye AGM-142. La aleta delantera se fija en los dos PGM-500 y tres en el PGM-2000.

El PGM-500/1/2/3 es 3,384 m de largo, 35,5 cm de diámetro y pesa 280-304kg en función de la puesta en marcha de la cartilla. El motor de cohete sólido es un MARC 223 a 127 mm de diámetro en Atlantic Research Corporation.

El PGM-2000 tiene la misma configuración, pero con una mayor cola y dos motores en paralelo MARC 223 despedidos de forma secuencial. Es de 4,6 m de largo, 43 cm de diámetro y pesa 1.060 a 1.115kg.

El rango depende de la velocidad y la altitud de la liberación. A baja altitud alcanza la distancia máxima de 15 km, a altitud media de 20 km y 50 km de altitud (10.000 m).

El PGM tiene otras opciones como ojiva penetrante (Broche) y submuniciones y varios tipos de cebos como función de Thorn-EMI-salmonete bomba Fuze (MFBF) para la detonación por el impacto, la proximidad o el chorro de aire ..

El láser tiene que ser señalado por un designador láser para la aeronave o de un avión de pasajeros o cesionario en el suelo. La versión impulsada por la televisión y IIR necesidad de un enlace de datos para atacar blancos a larga distancia se pueden controlar de forma remota.

El enlace de datos fue diseñado por el ISC y permite guiar a la PG a 100 kilómetros de distancia. El operador selecciona el objetivo en la televisión en la cabina y el arma es guiado automáticamente al punto designado. La imagen puede ser transferido a otra plataforma como centro de mando en tierra. Por lo que el avión del lanzamiento se puede concentrar en escapar de las defensas enemigas. El PGM tiene un transmisor-receptor en la cola para enviar imágenes y recibir órdenes.

El PGM puede ser liberado en el modo de bloqueo antes de disparar (Lobl) o el bloqueo después de disparar (loal) con el designador láser o de enlace de datos. El PGM ha inercial a mediados de curso de orientación para atacar objetivos a distancias mayores.


Detalles del sensor de imagen CCD de TV.

10 misiles fueron lanzados durante las pruebas y todos los objetivos fueron alcanzados. El PGM tiene una CEP de menos de 1m. Que pueden ser lanzados sobre puentes, edificios, defensas aéreas, radar, tanques, centros de mando y las tropas. También es eficaz contra objetivos navales. La propaganda de MBDA cita conflictos recientes han demostrado la necesidad de que las fuerzas armadas equipadas con bombas de precisión y misiles para destruir el objetivo de conseguir el primer tiro, lo que reduce los efectos secundarios al mínimo. El corto tiempo de exposición de la aeronave durante la fase de compromiso de las armas es un factor en la reducción de la vulnerabilidad a las amenazas. La familia PGM cumple con estos requisitos

Una versión no-propulsada ​​conocida como Lancelot fue propuesto para una solicitud de bomba guiada por láser para la RAF en 1993, pero no fue seleccionado ni desarrollada.

En 1994 se le mostró el proyecto de Pegasus de largo alcance equipado con un microturbo Teledyne Ryan o en lugar del motor del cohete y navegación INS y por GPS. El programa Pegasus participó en el Conventional Armed StandOff Missile (CASOM) en la Royal Air Force ganado por los misiles APACHE. El Pegasus fue llamado PGM-4 en 1995, pero que ahora se llama Centauro. El Centauro tendría 5 pies de largo y 250 a 350 kilómetros de alcance. Se ofrece para la exportación.


Modelo PGM-4 (Pegasus / Centauro) que muestra la entrada de aire del turborreactor. Torgo El sudafricano tiene el mismo motor, cola y parte posterior del Centauro. A lanzados desde tierra la versión del Centauro fue citado en 1999.

Las pruebas de la PGM se encontraban en Francia y los EE.UU.. La versión con láser fue probado en 1988 en un F-4 de la CAI. También se corrió la noticia de un disparo desde Mirage 2000 en Istres. La producción fue iniciada entre 1991 de la Serie A y en 1993 de la Serie B. Los Emiratos Árabes Unidos pueden haber comprado unas 1750 PGM y no se sabe de otro usuario.

El PGM entró en funcionamiento en 1994 en el Mirage 2000, con entregas que concluyeron en 2001. Se integrará en el F-16 Block 60 de los Emiratos Árabes Unidos. También se inició la integración en el Tornado, el Harrier, Hawk y Jaguar. Aviones sin bus de datos 1553B puede haber pasado los datos del objetivo antes de disparar.


Un Mirage 2000 con un PGM-500 bajo el ala y un capullo con el enlace de datos central. El PGM se encuentra en funcionamiento en el F-16 y Mirage 2000 de los Emiratos Árabes Unidos y pueden ser lanzados desde un avión ligero.

Prueba de PGM-500 en un Mirage 2000.

Sistema de Armas
