Mesa de diseño: Heinkel Lerche (Alemania)



Proyecto «Heinkel Lerche»

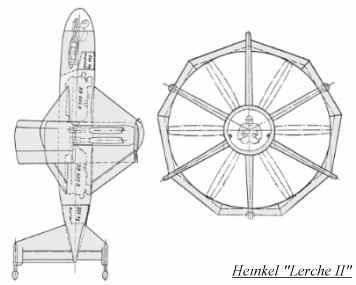

El Heinkel "Lerche" (Alondra) era otro caza interceptor de tipo VTOL y una evolución del anterior modelo "Wespe". El ingeniero Reiniger, de la empresa Heinkel en Viena, comenzó el trabajo de diseño el 25 de Febrero de 1945 y lo completó el 8 de Marzo del mismo año. El "Alondra" se concibió para utilizar un ala tubular facetada que cubría dos hélices contrarrotativas y tres estabilizadores que contenían los trenes de aterrizaje. Las hélices iban a ser accionadas por dos motores Daimler Benz DB605D. El piloto se instalaría en el extremo de la trompa de la aeronave y en posición recostada. Su armamento iba a consistir en dos cañones MK 108 de 30 mm. Longitud: 9,4 metros. Velocidad estimada: 800 km/h.








Diagrama de despegue y aterrizaje:


Fuente del textohttp://www.luft46.com/ - website propiedad de Dan Johnson.
Dibujos a color: Nros. 1 a 6 = Mario Merino.
