SAM: Examinando el Spyder de Vietnam

Una mirada más cercana al misil SPYDER de defensa aérea de Vietnam

Soha

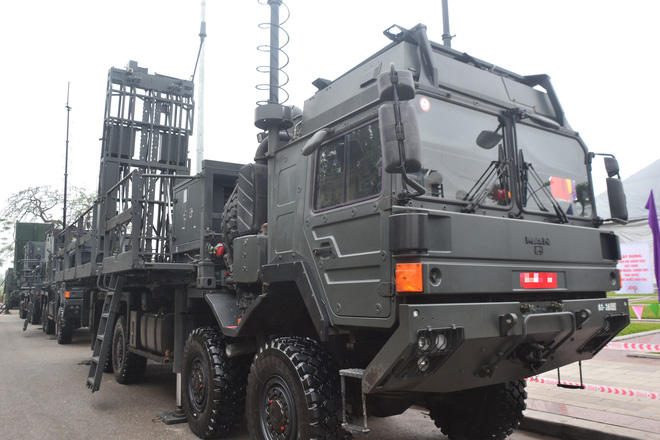

Unidad de disparo de misiles (MFU) 8x8 para Spyder-MR y 6x6 para Spyder-SR (foto: Tra Khanh)

Al margen de la Feria de Exposiciones Viet Bac 2019 organizada por el Ministerio de Defensa en colaboración con el Comité Popular de la Provincia de Thai Nguyen y el Ministerio de Industria y Comercio en la ciudad de Thai Nguyen, se presentó al público la Fuerza Aérea - Fuerza Aérea por primera vez. Las fuerzas vietnamitas de defensa aérea están utilizando una serie de sistemas modernos de defensa aérea.

Además de nombres como S-125-2TM, artillería antiaérea ZSU-23-4 o radar RV-02, los visitantes de la Feria de Exposiciones Viet Bac también tuvieron la oportunidad de tocar misiles SPYDER, uno de los aviones más modernos. sistemas de defensa de Vietnam.

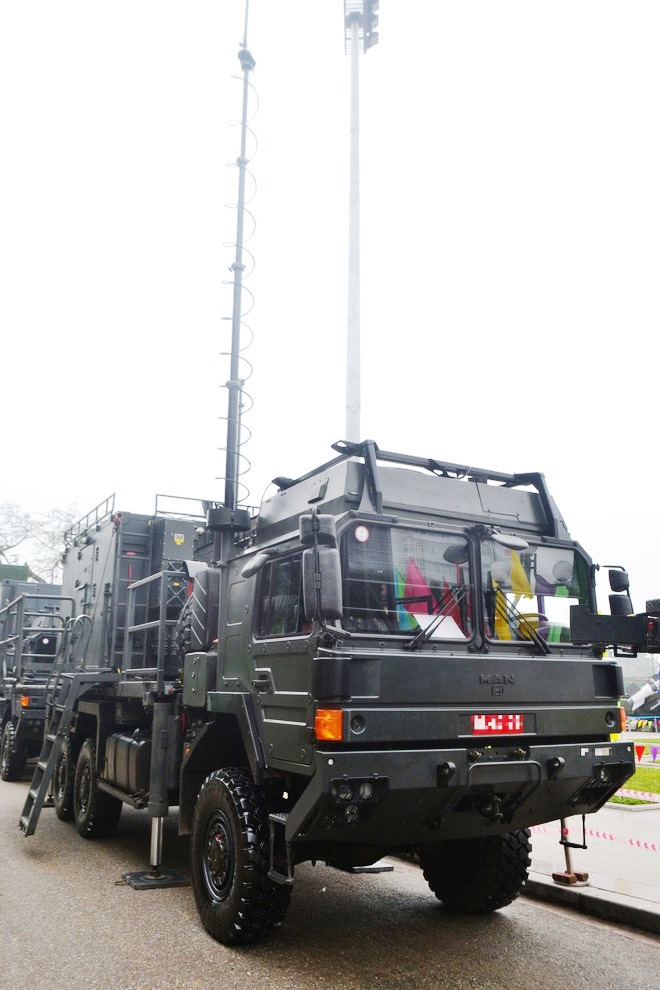

Vehículo de comando y control (CCU) (foto: Tra Khanh)

De hecho, la imagen del cohete SPYDER no falta en Internet, pero cuando podamos tocarlo directamente, sentiremos la "crisis" de este complejo. Aquí se muestra un vehículo de lanzamiento móvil que lleva los misiles de defensa aérea SPYDER-SR de SPYDER, según la introducción SPYDER-SR con un alcance máximo de hasta 20 km en el techo de 9,000m.

Según la introducción de la serie militar PK-KQ, SPYDER es una combinación de misiles tierra-aire capaces de maniobrar, reaccionar rápidamente y puede operar día / noche en todas las condiciones climáticas.

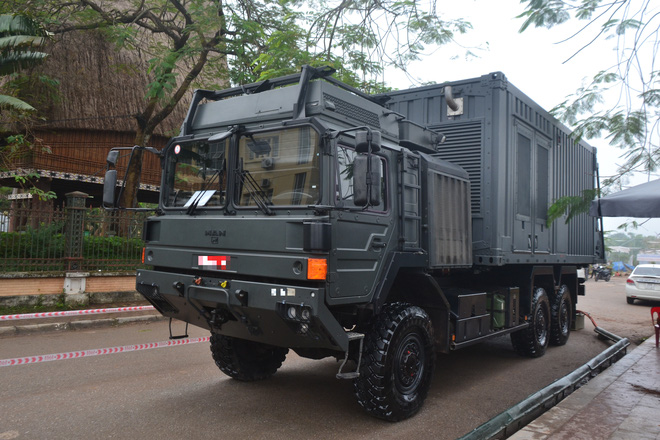

Vehículo de servicio de campo (FSV) (foto: Tra Khanh)

En combate, los misiles antiaéreos SPYDER pueden detectar y destruir rápidamente objetivos aéreos de rango medio y medio tales como: aviones, helicópteros, objetivos voladores de bajo rango, misiles de crucero y equipo. Ataque con drones y armas de precisión con control remoto.

Y este es un lanzador móvil que lleva misiles de defensa aérea de alcance medio SPYDER-MR. Si SPYDER-MR solo puede transportar 4 misiles en el lanzador, entonces este número en SPYDER-MR es de 8 cohetes, estos misiles tienen un alcance máximo de hasta 50 km a un techo de 16,000m.

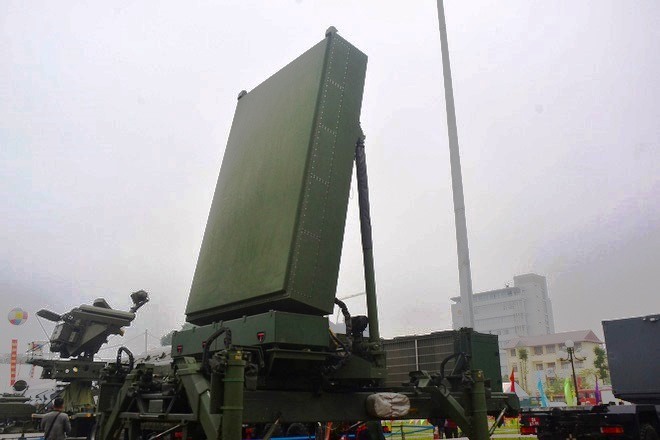

Radar ELM-2084 (foto: Tra Khanh)

Con los cohetes SPYDER-SR y SPYDER-MR, una combinación SPYDER puede proteger un objetivo con un diámetro de hasta 120 km, no solo su diseño abierto también permite la integración con otros sistemas de defensa aérea.

Los lanzadores móviles y los vehículos de combate del complejo SPYDER Vietnam están montados en el chasis de camiones especiales HX77 (8x8) y HX58 (6x6) fabricados por el grupo alemán MAN, con una naturaleza extrema a campo traviesa. Alto, muy adecuado para el todoterreno característico de los militares.



Primer plano del "ojo" del radar ELM-2084 del sistema SPYDER. Según la introducción, ELM-2084 es un moderno y versátil radar 3D de banda S que puede realizar muchas tareas diferentes, incluyendo: vista aérea; controlar el fuego de misiles antiaéreos o interceptar misiles; detectar tipos de proyectiles, morteros, pistolas de chorro y localizar sus campos de batalla.

El radar ELM-2084 tiene el rango de detección más alejado para objetivos aéreos de 330 km, rango de observación de azimut de 360 ​​grados, proporcionando la capacidad de que puede rastrear y manejar 200 objetivos simultáneamente, solo disparando y destruyendo al mismo tiempo 20 objetivos entre ellos.



En la foto se muestra el "cuartel general" del vehículo de comando y control (CCU) que comanda el sistema de defensa aérea SPYDER, incluidos lanzadores móviles y radar de radar ELM-2084.

La alimentación de la CCU y la radio activa ELM-2084 es un conjunto de transmisores colocados en un chasis separado.


Un vehículo de servicio de campo (FSV) sirve al sistema SPYDER.

De un vistazo, la CCU, la estación de radar ELM-2084 y la estación del generador están conectadas al FSV a través del cableado.
