Cohete no guiado: S-5 (URSS/Rusia)

Cohete S-5




El S-5 (primer ARS-57 designado) es un arma de cohete desarrollada por la Fuerza Aérea Soviética y utilizada por aviones militares contra objetivos de área terrestre. Está en servicio con la Fuerza Aérea de Rusia y varios clientes de exportación.

Se produce en una variedad de subtipos con diferentes ojivas, que incluyen HEAT anti-armadura (S-5K), fragmentación de alto poder explosivo (S-5M / MO), humo y rondas incendiarias. Cada cohete mide aproximadamente 1,4 metros (4 pies 6 pulgadas) de largo y pesa aproximadamente 5 kg (11 libras), dependiendo de la ojiva y la espoleta. El alcance es de 3 a 4 kilómetros (1.9 a 2.6 millas).


Desarrollo

Desarrollado a principios de la década de 1950, [1] originalmente como parte del sistema de arma aire-aire AS-5 para el MiG-19. Los cohetes se probaron en una serie de configuraciones en aviones MiG-15bis y MiG-17, y las pruebas finales se completaron en un MiG-17PF en enero de 1955. Las pruebas revelaron que los cohetes no funcionaron como se esperaba contra objetivos aéreos. El cohete ARS-57 fue aceptado en servicio en abril de 1955, con una designación militar S-5. [1]

Además de la Unión Soviética y Rusia, se produjeron cohetes S-5 entre otros en Polonia. [2] A partir de 2013, los únicos productores permanecieron Bielorrusia y Bulgaria. [2]



Lanzador ORO-58K bajo MiG-19 / F-6


Lanzadores UB-16-57UMP bajo MiG-23


Su-20 con lanzadores de cohetes UB-32

Descripción

El S-5 es un cohete no guiado calibre 55 mm (2.2 pulgadas) disparado desde un tubo de calibre 57 mm. Es utilizado por cazabombarderos y helicópteros. Consiste en un cuerpo de acero que contiene un cohete de combustible sólido y una ojiva explosiva con un fusible de impacto mecánico. En la parte trasera del cohete hay una boquilla de escape alargada, con ocho alas plegables hacia adelante. Las aletas se doblan alrededor del cohete cuando está guardado en su tubo de lanzamiento, y vuelve a saltar tan pronto como sale del tubo de lanzamiento. En vuelo, las aletas proporcionan un giro estabilizador al cohete, girando a aproximadamente 750 rpm. El motor del cohete sólido se quema durante solo 1,1 segundos, y durante ese tiempo cubre unos 300 metros (985 pies).



El S-5 se lleva en las cápsulas de cohetes, con 4-32 cohetes. Los primeros fueron lanzadores ORO-57, fabricados en variantes con capacidad de 4, 8 y 16 cohetes. El más típico se convirtió en ORO-57K para 8 cohetes, utilizado especialmente con MiG-19. Luego, a partir de la década de 1960, el lanzador típico se convirtió en UB-16-57, con 16 cohetes, desarrollados en varias variantes, para helicópteros y aviones. UB significa "bloque universal", ya que podría transportarse en puntos de referencia de bombas convencionales, "57" se refiere al diámetro real del tubo de lanzamiento (el diámetro del cohete más 2 mm). La primera variante y UB-16-57U tenían una parte delantera cónica mientras que la siguiente variante UB-16-57D tenía una parte delantera roma. A partir de 1968, se produjo una variante UB-16-57UMP, con una parte delantera cónica y cinco cámaras interiores protuberantes. [1] En la década de 1970, UB-32 se desarrolló con 32 cohetes, transportados por aviones más pesados. En Polonia, el lanzador Mars-2 se desarrolló para 16 cohetes, y en Rumanía, LPR 57 lanzadores para 16 cohetes.

Historia operacional Afganistán

Los cohetes S-5 fueron utilizados ampliamente por los aviones Sukhoi Su-25 y Mil Mi-24 en Afganistán en la década de 1980, donde su efectividad se consideró deficiente. Los pilotos describieron los cohetes que se desplegaron después del lanzamiento "como un tulipán", y que la cabeza explosiva solo era buena para "hacerle cosquillas a los dookhi (mujaidines)". Las fuerzas rusas han cambiado a armas de mayor calibre como el cohete S-8 en su lugar. Además, el 40 Ejército soviético hizo uso de lanzadores improvisados ​​montados en tanques T-62, BTR-70 APC y camiones Ural-4320 en un rol de tierra a tierra. [3]

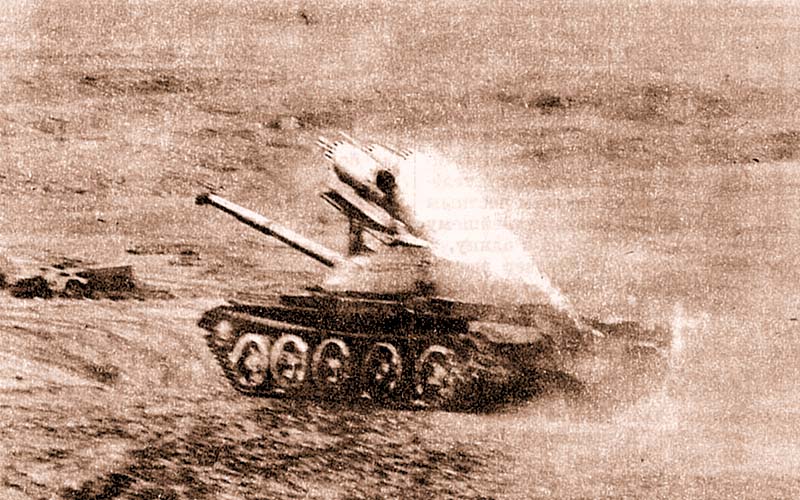

T-62 soviético con lanzacohetes S-5 en Afganistán

Israel

El domingo 6 de enero de 2009, las Fuerzas de Defensa de Israel identificaron un cohete disparado contra Israel en la madrugada por militantes en la Franja de Gaza como un S5K de fabricación rusa, el tipo utilizado en las batallas en Irán y Afganistán.

Según la IDF, el cohete disparado contra el Kibbutz Alumim en el Negev marcó la primera vez que los militantes en Gaza han utilizado este tipo de arma. Aunque el arma está destinada a ser lanzada desde el aire, los militantes de Gaza optaron por lanzar su cohete desde los lanzadores terrestres. A diferencia de un cohete Qassam, el S5K contiene más explosivos, pero es menos preciso.

El viernes 8 de diciembre de 2017, dos cohetes S-5 disparados desde la Franja de Gaza aterrizaron en Sderot. Uno de los cohetes aterrizó en una guardería y el segundo aterrizó en una calle cercana, causando daños a un automóvil.

Libia

S-5, junto con los cohetes S-8 y S-13, se han desplegado desde la parte trasera de las camionetas pick-up (generalmente, vehículos técnicos) durante la guerra civil libia de 2011, [4] sirviendo como un MLRS improvisado. Los rebeldes también han desarrollado un lanzador portátil para el S-5, convirtiendo el cohete en una ronda improvisada de rol. [4]




ITB libias disparan cohetes desde lanzadores improvisados


Siria

El S-5 ha sido utilizado por la Fuerza Aérea siria contra las fuerzas de la oposición en la guerra civil siria. [5]


MiG-21 Lancer dispara cohetes S-5.

Especificaciones típicas de lanzadores


ORO-57K [6]

cohetes: 8
largo × diámetro: 1,447 × 220 mm
peso, vacío: 33 kg
peso, cargado: 64 kg
avión: MiG-19

UB-16-57UMP [6]

cohetes: 16
largo × diámetro: 1,880 × 335 mm
peso, vacío: 57 kg
peso, cargado: 138 kg
avión: MiG-21, Su-7, Mi-8 (varias variantes de UB-16-57)

UB-32 [6]

cohetes: 32
largo × diámetro: 2,080 × 481 mm
peso, vacío: 103 kg
peso, cargado: 264 kg
avión: MiG-21, MiG-23, MiG-27, Su-7, Su-17/20/22, Su-25, Mi-17, Mi-24



Cross section de un cohete S-5


Especificaciones del cohete

Designación Tipo Longitud total Peso de lanzamiento Peso de ojiva Notas
S-5 GP 0.915 m 3.99 kg 1.16 kg Espoleta de impacto
S-5M HE-FRAG ? ? ? Produce 75 splinters
S-5M1 HE-FRAG 0.882 m 3.86 kg 0.8 kg Produce 75 splinters
S-5MO Frag 0.998 m 4.82 kg 0.8 kg Ojiva tiene 20 anillos de acero genera 360 fragmentos.
S-5K HEAT ? ? ? Ojiva de Carga conformal, 130 mm versus RHA.
S-5K1 HEAT 0.83 m 3.64 kg 1.1 kg Ojiva de carga conformal, 130 mm versus RHA.
S-5KO HEAT /
FRAG
0.987 m 4.43 kg 1.36 kg Ojiva con 10 anillos de acero, 220 fragmentos.
S-5KP HEAT /
FRAG
? ? ? Carga hueca con chaqueta de cableado de impacto y espoleta de impacto sensible piezo eléctrica.
S-5KPB HEAT /
FRAG
1.079 m 5.01 kg 1.8 kg Carga hueca con chaqueta de cableado de impacto y espoleta de impacto sensible piezo eléctrica.
S-5S Flechette ? ? ? Ojiva contiene 1,000 a 1,100 flechettes de 40 mm de largo.
S-5SB Flechette ? ? ? Ojiva contiene 1,000 a 1,100 flechettes de 40 mm de largo.
S-5P (PARS-57) Chaff ? ? n/a Cohete de chaff
S-5P1 Chaff 1.073 m 5.04 kg n/a Cohete de chaff .
S-5-O Bengala ? ? ? Bengala / iluminación
S-5-O1 Parabengala 0.948 m 4.94 kg 1.73 kg Bengala con paracaídas.
