El profesor Henrich Focke, originalmente con la empresa Focke-Wulf, más tarde con Focke Achgelis, fue uno de los arquitectos más creativos de autogiros y helicópteros de su tiempo.
Con la invención del motor de jet de la turbina, Focke se dedicó a desarrollar una nueva forma de avión de despegue vertical diseñado alrededor del sistema de propulsión llamado "Turbo-eje". El diseño de Turbo-eje previsto por el profesor Focke se utiliza actualmente en casi todos los helicópteros en producción hoy en día.
Tomando su diseño de turbo-eje un paso más allá, Focke registró y patentó un diseño en 1944, que describe unas aeronaves de despegue vertical con rotores gemelos, que giran en direcciones opuestas, evitando el problema de torsión. Los rotores donde conectados al turborreactor a través de un eje y caja de cambios.
El Prof.. Focke, diseñó este "helicóptero rápido", que al parecer se llamaba el Rochen ('raya', como en los animales acuáticos). Este diseño (ver dibujo inferior) utiliza dos hélices con giro en oposición (1) en el diagrama) montado en el fuselaje aerodinámico en forma de (2). El centro del fuselaje se forma para funcionar como una hélice de conducto (3). El vuelo hacia adelante fue por vectorización hacia atrás del caída de flujo a través de una serie de lamas (4) por debajo de las hélices. Las rejillas también podría cerrar completamente para el vuelo vuelo sin motor en caso de avería del motor. El motor (5) La tobera de escape bifurcado en dos en el extremo del motor y finalizaba en dos cámaras de combustión auxiliares situados en el borde de salida del ala. Cuando el combustible se añadía a estas cámaras de combustión actuarían como dispositivos de poscombustión para proporcionar propulsión horizontal al diseño de Focke (6). El control a baja velocidad se consigue mediante alternativamente variando la potencia de cada cámara de combustión auxiliar a través de las dos pequeñas boquillas (7).

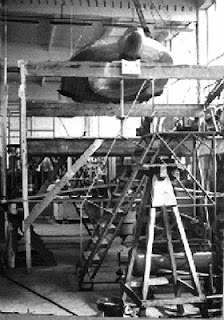

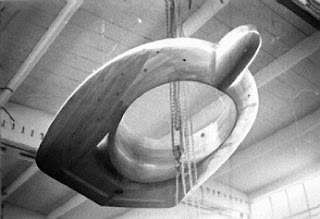

Un modelo bastante grande (quizás a escala 1/10), de túnel de viento de madera fue construido y probado en Bremen en mediados de 1950 con un sistema de propulsión simulado instalado. El profesor Focke solicitó una patente para el diseño en septiembre de 1957.
Modelos Unicraft hace un modelo muy bonito escala 1/72 de este kit.
Modelo de Madness por Scott Van Akin
Cuenta con una muy agradable kit Unicraft por Allan Wanta
Fuentes:
El texto fue cortesía de Mike Hirschberg (International V/STOL Historical Society)
Y Thomas Mueller
Los aviones alemanes circulares - Expediente n º 10 ® Reichdreams Por J. Miranda & P. Mercado
Las fotos son de la Alemania Hubschraubermuseum-Buckeburg
El sitio Luft 46 de Dan Johnson ofrece grandes imágenes digitales de Rys Mark ®
German VTOL (c)
